Bezugspunkt-Setzen mit 3D-Tastsystem (Software-Option #17
Touch Probe Functions)
11.7
11
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
309

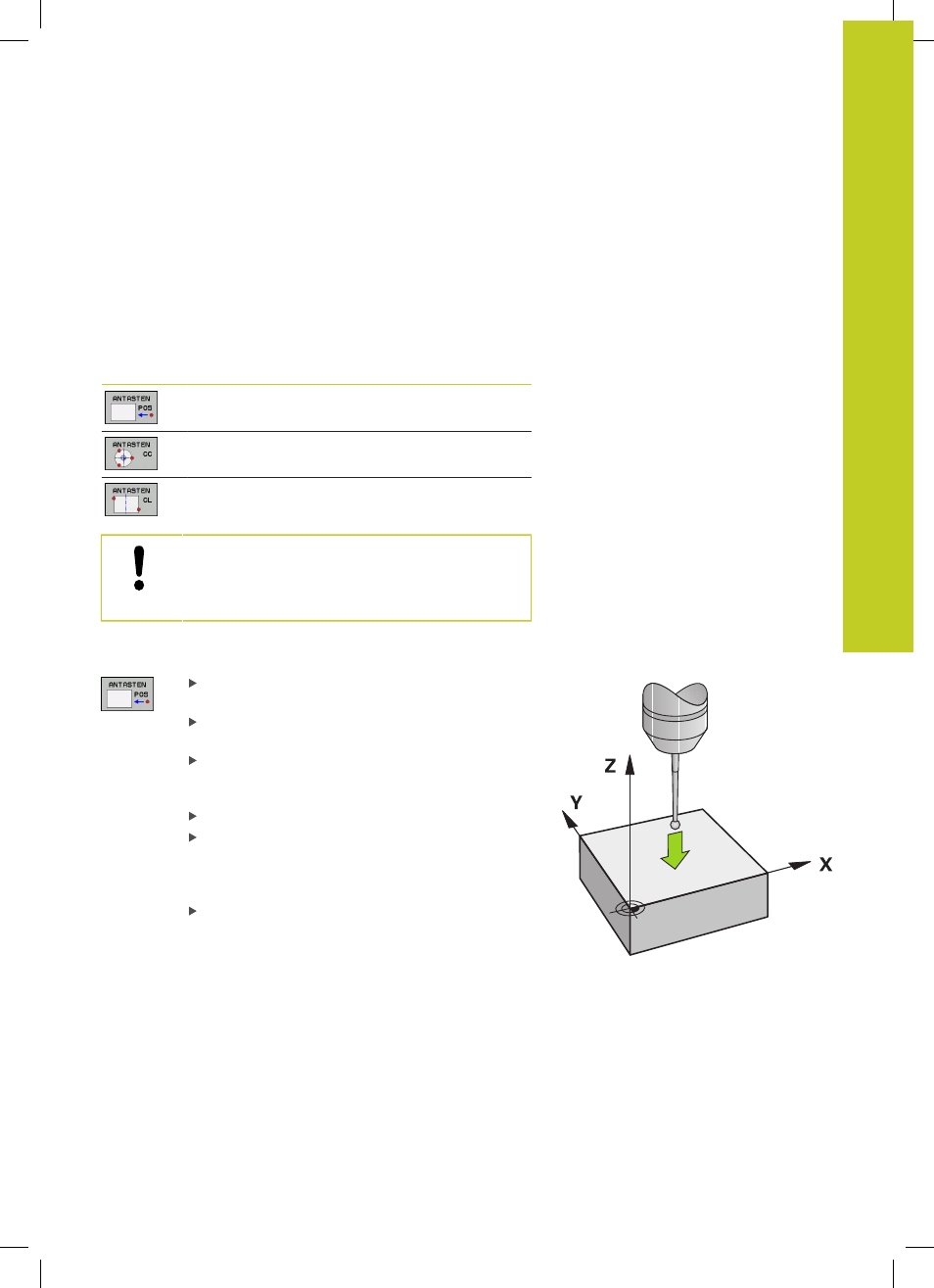

11.7 Bezugspunkt-Setzen mit 3D-
Tastsystem (Software-Option #17
Touch Probe Functions)
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit 309
Kreismittelpunkt als Bezugspunkt
setzen 310
Mittelachse als Bezugspunkt
Mittelachse als Bezugspunkt setzen
312
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Bezugspunkt-Setzen in einer beliebigen Achse
Antastfunktion wählen: Softkey
ANTASTEN POS
drücken
Tastsystem in die Nähe des Antastpunkts
positionieren
Antastrichtung und gleichzeitig Achse wählen,
für die der Bezugspunkt gesetzt wird, z.B. Z in
Richtung Z– antasten: Über Softkey wählen
Antasten: Externe START-Taste drücken
Bezugspunkt: Soll-Koordinate eingeben, mit
Softkey
bezugsp. setzen übernehmen, siehe
"Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben", Seite 302
Antast-Funktion beenden: Softkey
END drücken
