Status-Anzeigen 2.4
2
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
67

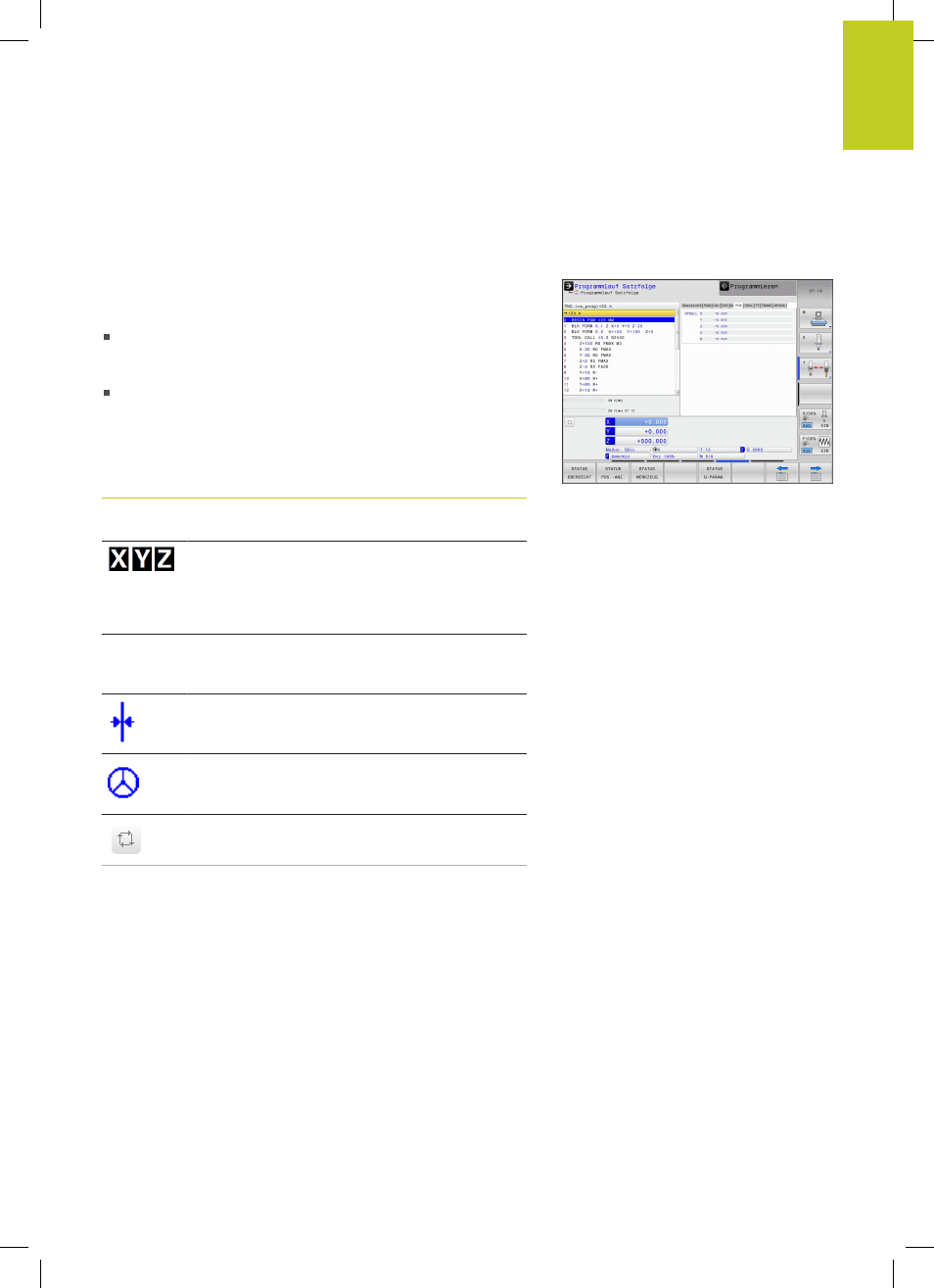

2.4 Status-Anzeigen
„Allgemeine“ Status-Anzeige
Die allgemeine Status-Anzeige im unteren Bereich des Bildschirms
informiert Sie über den aktuellen Zustand der Maschine. Sie
erscheint automatisch in den Betriebsarten
Programmlauf Einzelsatz und Programmlauf Satzfolge,
solange für die Anzeige nicht ausschließlich „Grafik“ gewählt
wurde, und beim
Positionieren mit Handeingabe.
In den Betriebsarten
Manueller Betrieb und El. Handrad erscheint
die Status-Anzeige im großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
IST Modus der Positionsanzeige, z. B. Ist- oder Soll-
Koordinaten der aktuellen Position
Maschinenachsen; Hilfsachsen zeigt die TNC
mit kleinen Buchstaben an. Die Reihenfolge
und Anzahl der angezeigten Achsen legt Ihr
Maschinenhersteller fest. Beachten Sie Ihr
Maschinenhandbuch
F S M Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes. Drehzahl S,
Vorschub F und wirksame Zusatzfunktion M
Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
kein Programm aktiv
