Programmieren: Werkzeugbewegungen
6.2 Werkzeug-Bewegungen
6
174
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
6.2 Werkzeug-Bewegungen
Werkzeugbewegung für eine Bearbeitung
programmieren
Erstellen der Programm-Sätze mit den Achstasten
Mit den orangen Achstasten eröffnen Sie den Klartext-Dialog.
Die TNC erfragt nacheinander alle Informationen und fügt den
Programm-Satz ins Bearbeitungsprogramm ein.

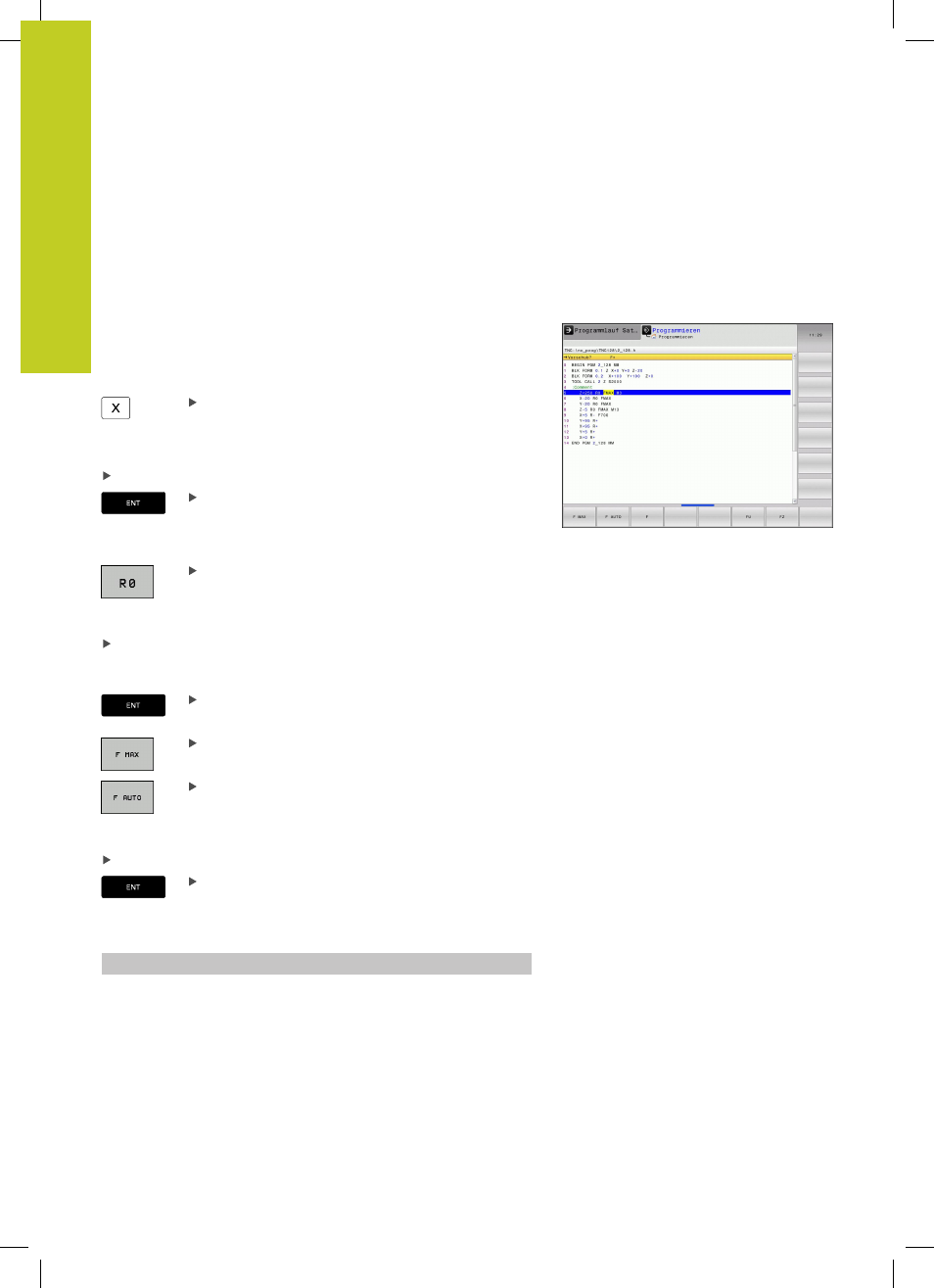

Beispiel – Programmieren einer Geraden
Achstaste mit der Sie die Positionierung ausführen
möchten wählen, z. B. X
KOORDINATEN?
10 Koordinate des Endpunkts eingeben, z. B. 10
Mit Taste ENT bestätigen
RADIUSKORR.: R+/R-/KEINE KORR.?
Radiuskorrektur wählen, z. B. Softkey R0 drücken:
das Werkzeug fährt unkorrigiert
VORSCHUB F=? / F MAX = ENT
100 Vorschub definieren, z. B. 100 mm/min eingeben. (Bei
INCH-Programmierung: Eingabe von 100 entspricht einem
Vorschub von 10 inch/min)
Mit Taste ENT bestätigen, oder
Im Eilgang verfahren: Softkey FMAX drücken, oder
Mit Vorschub verfahren, der im TOOL CALL -Satz
definiert ist: Softkey FAUTO drücken
ZUSATZ-FUNKTION M?
3 (Zusatzfunktion M3 „Spindel ein“) eingeben
Mit Taste ENT beendet die TNC diesen Dialog
Das Programmfenster zeigt die Zeile:
6 X+10 R0 FMAX M3
