Programmieren: Werkzeugbewegungen
6.1 Grundlagen
6
172
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
6.1 Grundlagen
Werkzeugbewegungen im Programm
Mit den orangen Achstasten eröffnen Sie den Klartext-Dialog
für einen achsparallelen Positioniersatz. Die TNC erfragt
nacheinander alle Informationen und fügt den Programm-Satz ins
Bearbeitungsprogramm ein.
Koordinate des Endpunkts der Bewegung
Radiuskorrektur R+/R-/R0
Vorschub F
Zusatz-Funktion M
NC-Beispielsatz
6 X+45 R+ F200 M3

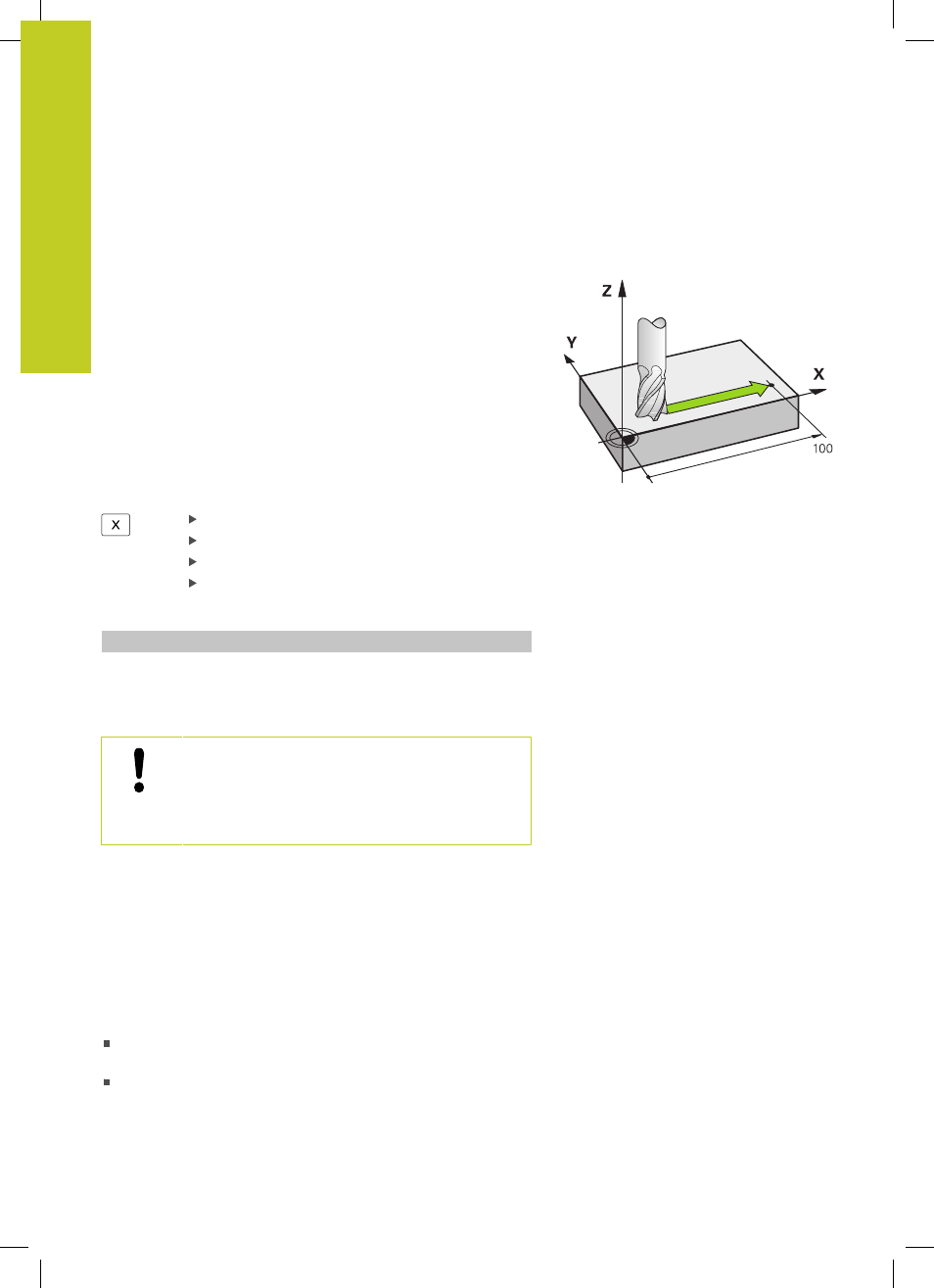

Sie programmieren immer die Bewegungsrichtung des Werkzeugs.
Je nach Konstruktion Ihrer Maschine bewegt sich beim Abarbeiten
entweder das Werkzeug oder der Maschinentisch mit dem
aufgespannten Werkstück.
Achtung Kollisionsgefahr!
Positionieren Sie das Werkzeug zu Beginn eines
Bearbeitungsprogramms so vor, dass eine
Beschädigung von Werkzeug und Werkstück
ausgeschlossen ist.
Radiuskorrektur
Die TNC kann den Werkzeug-Radius automatisch korrigieren. Sie
können in achsparallelen Positioniersätzen wählen, ob die TNC
den Verfahrweg um den Werkzeug-Radius verlängert (R+) oder
verkürzt (R-) (siehe "Werkzeug-Radiuskorrektur bei achsparallelen
Positioniersätzen", Seite 168).
Zusatzfunktionen M
Mit den Zusatzfunktionen der TNC steuern Sie
den Programmlauf, z. B. eine Unterbrechung des
Programmlaufs
die Maschinenfunktionen, wie das Ein- und Ausschalten der
Spindeldrehung und des Kühlmittels
