MOD-Funktionen
14.2 Grafik-Einstellungen
14
354
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
14.2 Grafik-Einstellungen
Mit der MOD-Funktion Grafik-Einstellungen können Sie den
Modelltyp und die Modellqualität für die Betriebsart Programm-
Testwählen.
Grafik-Einstellungen wählen:
Wählen Sie im MOD-Menü die Gruppe
Grafik-Einstellungen
Wählen Sie den Modelltyp
Wählen Sie die Modellqualität
Drücken Sie den Softkey
ÜBERNEHMEN
Drücken Sie den Softkey
OK

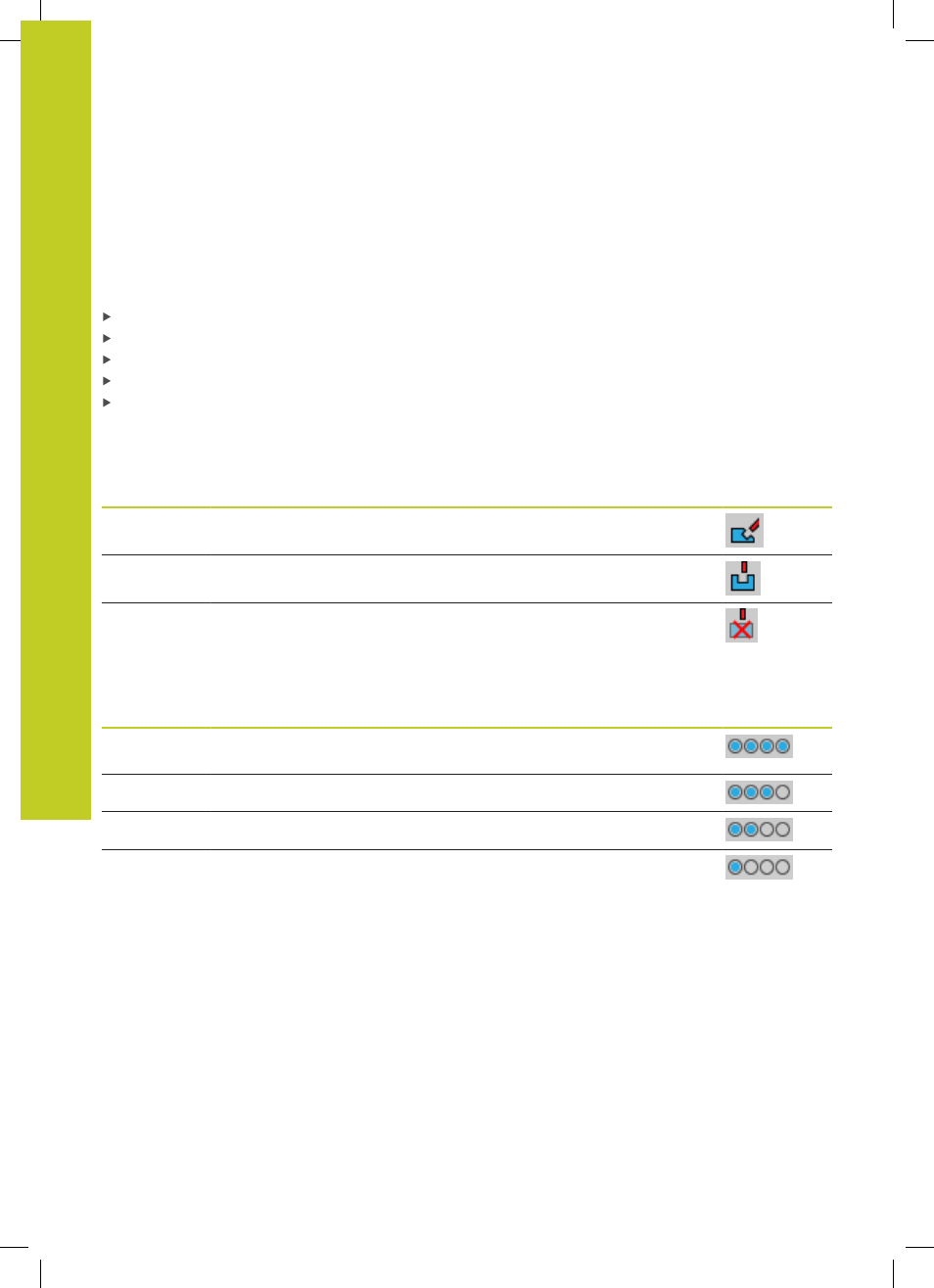

Für die Grafik-Einstellung der TNC haben Sie folgende Simulationsparameter:
Modelltyp
Auswahl Eigenschaften Anwendung Angezeigtes
Symbol
3D sehr detailgetreu,
zeit- und speicheraufwändig
Fräsbearbeitung mit Hinterschnitten,
2.5D schnell Fräsbearbeitung ohne Hinterschnitte
kein Modell sehr schnell Liniengrafik
Modellqualität
Auswahl Eigenschaften Angezeigtes
Symbol
sehr hoch hohe Datenrate, genaue Abbildung der Werkzeuggeometrie,
Abbildung von Satzendpunkten und Satznummern möglich,
hoch hohe Datenrate, genaue Abbildung der Werkzeuggeometrie
mittel mittlere Datenrate, Näherung der Werkzeuggeometrie
niedrig niedrige Datenrate, geringe Näherung der Werkzeuggeometrie
