Muster-Definition PATTERN DEF 15.4
15
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
383

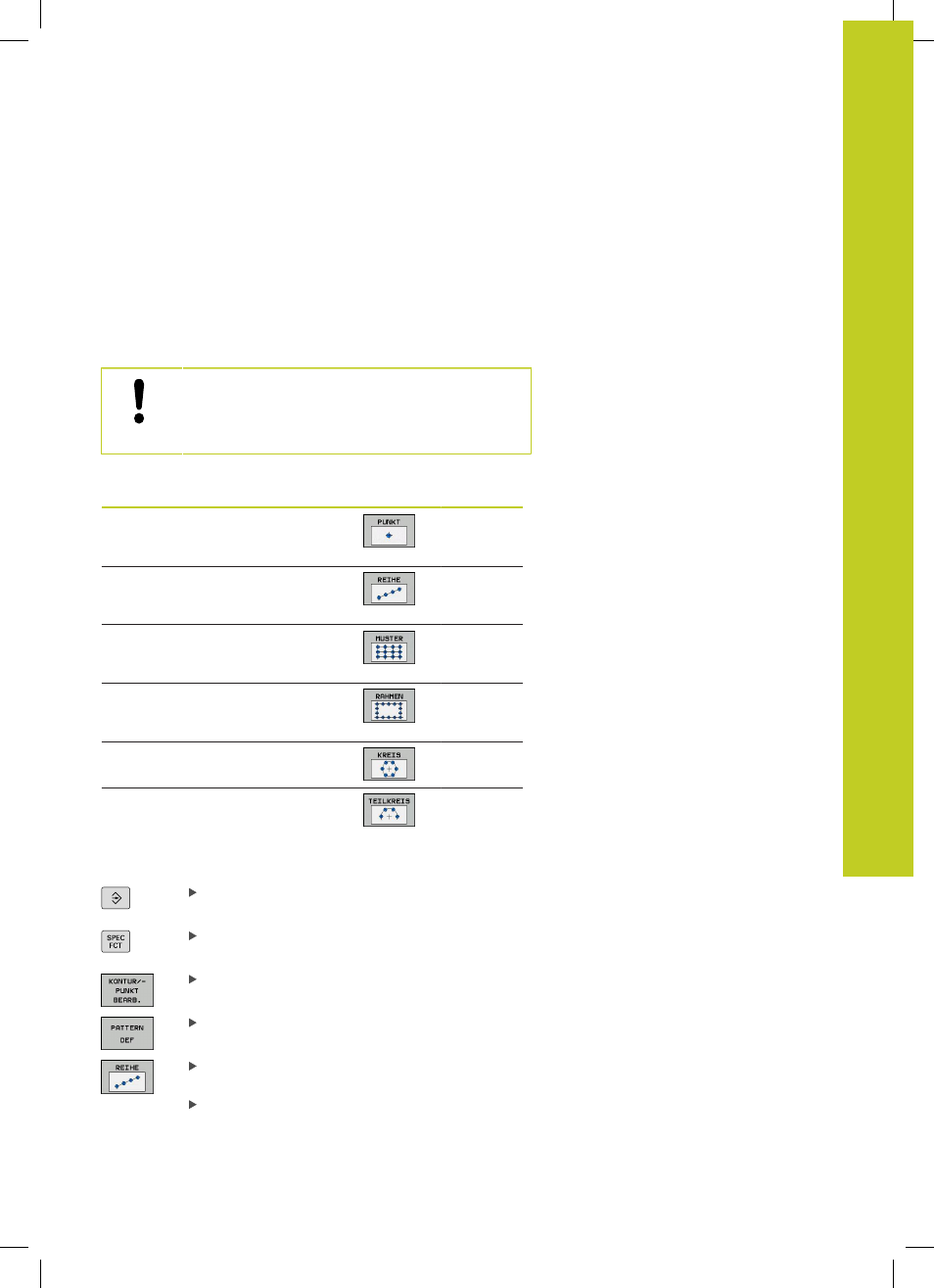

15.4 Muster-Definition PATTERN DEF
Anwendung
Mit der Funktion
PATTERN DEF definieren Sie auf einfache Weise
regelmäßige Bearbeitungsmuster, die Sie mit der Funktion
CYCL
CALL PAT rufen können. Wie bei den Zyklus-Definitionen, stehen
auch bei der Musterdefinition Hilfsbilder zur Verfügung, die den
jeweiligen Eingabeparameter verdeutlichen.
PATTERN DEF nur in Verbindung mit Werkzeug-Achse
Z verwenden!
Folgende Bearbeitungsmuster stehen zur Verfügung:
Bearbeitungsmuster Softkey Seite
PUNKT
Definition von bis zu 9 beliebigen
Bearbeitungspositionen 384
REIHE
Definition einer einzelnen Reihe,
gerade oder gedreht 385
MUSTER
Definition eines einzelnen Musters,
gerade, gedreht oder verzerrt 386
RAHMEN
Definition eines einzelnen Rahmens,
gerade, gedreht oder verzerrt 387
KREIS
Definition eines Vollkreises 388
TEILKREIS
Definition eines Teilkreises 388
PATTERN DEF eingeben
Betriebsart
Programmieren wählen
Sonderfunktionen wählen
Funktionen für die Kontur- und Punktbearbeitung
wählen
PATTERN DEF-Satz öffnen
Gewünschtes Bearbeitungsmuster wählen, z.B.
einzelne Reihe
Erforderliche Definitionen eingeben, jeweils mit
Taste ENT bestätigen
