Bohr- und Gewindezyklen

16.4 REIBEN (Zyklus 201)

16

406

TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014

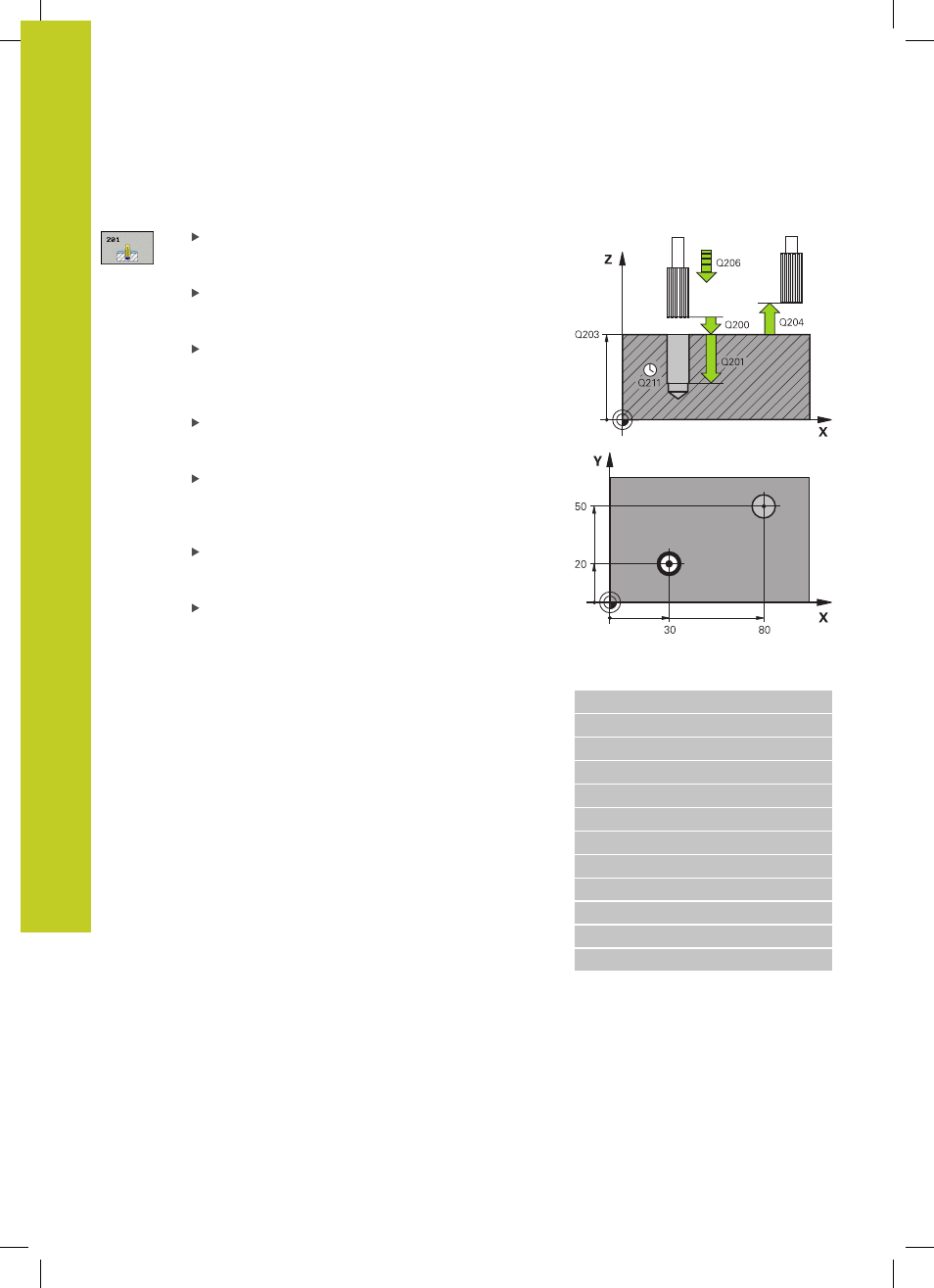

Zyklusparameter

Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Reiben in mm/min. Eingabebereich 0 bis 99999,999
alternativ

FAUTO, FU

Verweilzeit unten Q211: Zeit in Sekunden,
die das Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208 = 0 eingeben, dann gilt
Vorschub Reiben. Eingabebereich 0 bis 99999,999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich 0
bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999

NC-Sätze

11 CYCL DEF 201 REIBEN

Q200=2

;SICHERHEITS-ABST.

Q201=-15

;TIEFE

Q206=100

;VORSCHUB TIEFENZ.

Q211=0.5

;VERWEILZEIT UNTEN

Q208=250

;VORSCHUB RUECKZUG

Q203=+20

;KOOR. OBERFLAECHE

Q204=100

;2. SICHERHEITS-ABST.

12 X+30 FMAX
13 Y+20 FMAX M3 M99
14 X+80 FMAX
15 Y+50 FMAX M9
