RECHTECKTASCHE (Zyklus 251)
17.2
17
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
437

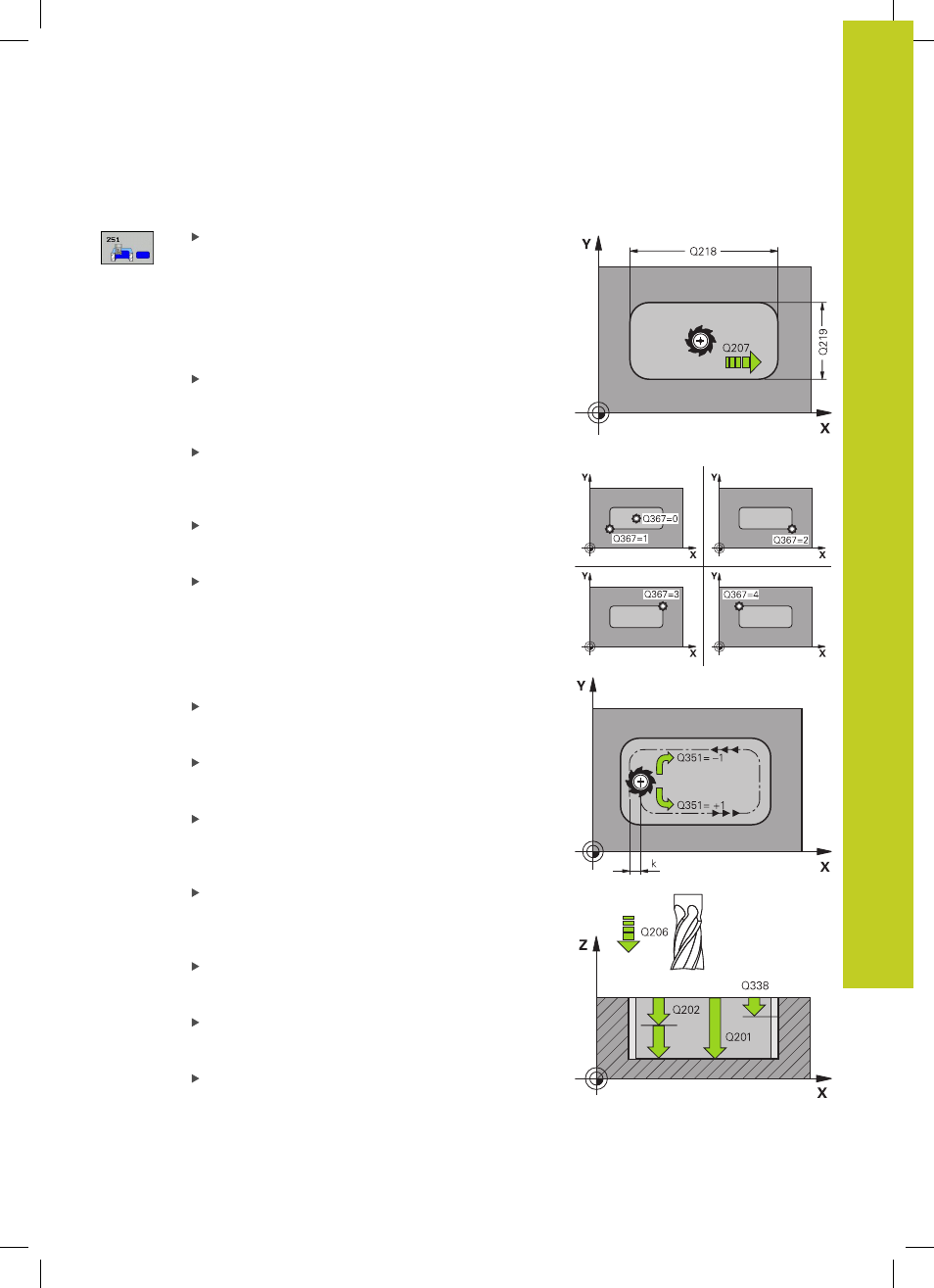

Zyklusparameter
Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0
: Schruppen und Schlichten
1
: Nur Schruppen
2
: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
1. Seiten-Länge Q218 (inkremental): Länge
der Tasche, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
2. Seiten-Länge Q219 (inkremental): Länge
der Tasche, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Taschengrund. Eingabebereich
-99999,9999 bis 99999,9999
Taschenlage Q367: Lage der Tasche bezogen auf
die Position des Werkzeuges beim Zyklus-Aufruf:
0
: Werkzeugposition = Taschenmitte
1
: Werkzeugposition = Linke untere Ecke
2
: Werkzeugposition = Rechte untere Ecke
3
: Werkzeugposition = Rechte obere Ecke
4
: Werkzeugposition = Linke obere Ecke
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU, FZ
Vorschub Schlichten Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU, FZ
Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
0 bis 99999,9999
Schlichtaufmaß Tiefe Q369 (inkremental):
Schlicht-Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
Zustellung Schlichten Q338 (inkremental): Maß,
um welches das Werkzeug in der Spindelachse
beim Schlichten zugestellt wird. Q338=0:
Schlichten in einer Zustellung. Eingabebereich 0 bis
99999,9999
