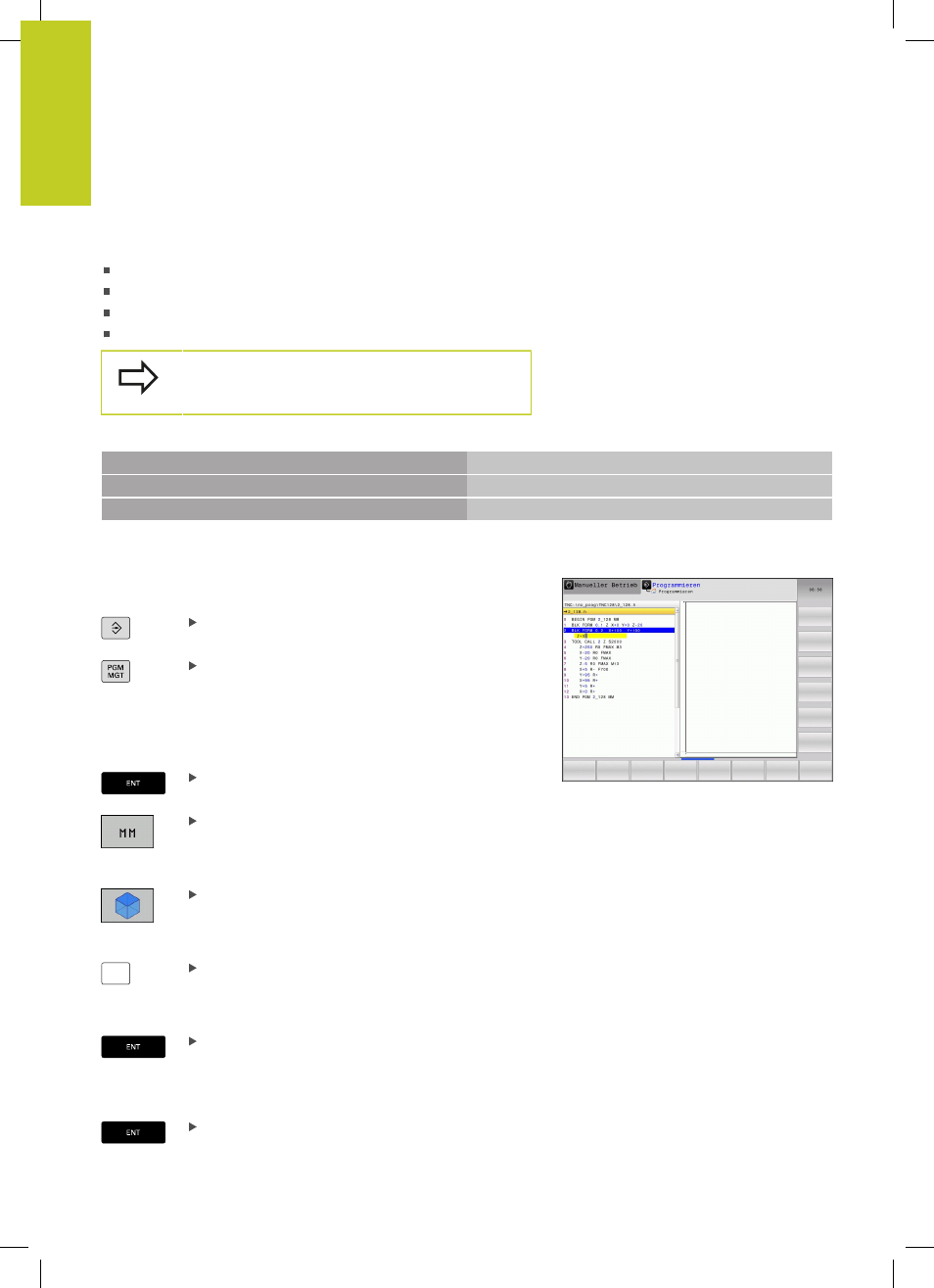

Programmieren: Grundlagen, Datei-Verwaltung
3.2
Programme eröffnen und eingeben
3
86
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
Zylindrisches Rohteil
Das zylindrische Rohteil ist durch die Abmessungen des Zylinders
festgelegt:
R: Radius des Zylinders
L: Länge des Zylinders
DIST: Verschiebung entlang der Rotationsachse
RI: Innenradius für Hohlzylinder
Die Parameter
DIST und RI sind optional und müssen
nicht programmiert werden.
Beispiel: Anzeige der BLK FORM CYLINDER im NC-Programm
0 BEGIN PGM NEU MM
Programm-Anfang, Name, Maßeinheit
1 BLK FORM CYLINDER Z R50 L105 DIST+5 RI10
Spindelachse, Radius, Länge, Distanz, Innenradius
2 END PGM NEU MM
Programm-Ende, Name, Maßeinheit
Neues Bearbeitungsprogramm eröffnen
Ein Bearbeitungsprogramm geben Sie immer in der Betriebsart
PROGRAMMIEREN ein. Beispiel für eine Programm-Eröffnung:
Betriebsart
PROGRAMMIEREN wählen
Datei-Verwaltung aufrufen: Taste PGM MGT
drücken
Wählen Sie das Verzeichnis, in dem Sie das neue Programm
speichern wollen:
DATEI-NAME = NEU.H
Neuen Programm-Namen eingeben, mit Taste ENT
bestätigen
Maßeinheit wählen: Softkey MM oder INCH
drücken. Die TNC wechselt ins Programm-Fenster
und eröffnet den Dialog zur Definition der
BLK-
FORM (Rohteil)
Rechteckiges Rohteil wählen: Softkey für
rechteckige Rohteilform drücken
BEARBEITUNGSEBENE IN GRAFIK: XY
Z
Spindelachse eingeben, z.B. Z
ROHTEIL-DEFINITION: MINIMUM
Nacheinander X-, Y- und Z-Koordinaten des MIN-
Punktes eingeben und jeweils mit Taste ENT
bestätigen
ROHTEIL-DEFINITION: MAXIMUM
Nacheinander X-, Y- und Z-Koordinaten des MAX-
Punktes eingeben und jeweils mit Taste ENT
bestätigen
