Programmieren: Werkzeugbewegungen
6.2 W
e
rk
z
e
ugbew
egung
en pr
ogr
ammier
en
6.2 Werkzeugbewegungen
programmieren
Werkzeugbewegung für eine Bearbeitung
programmieren

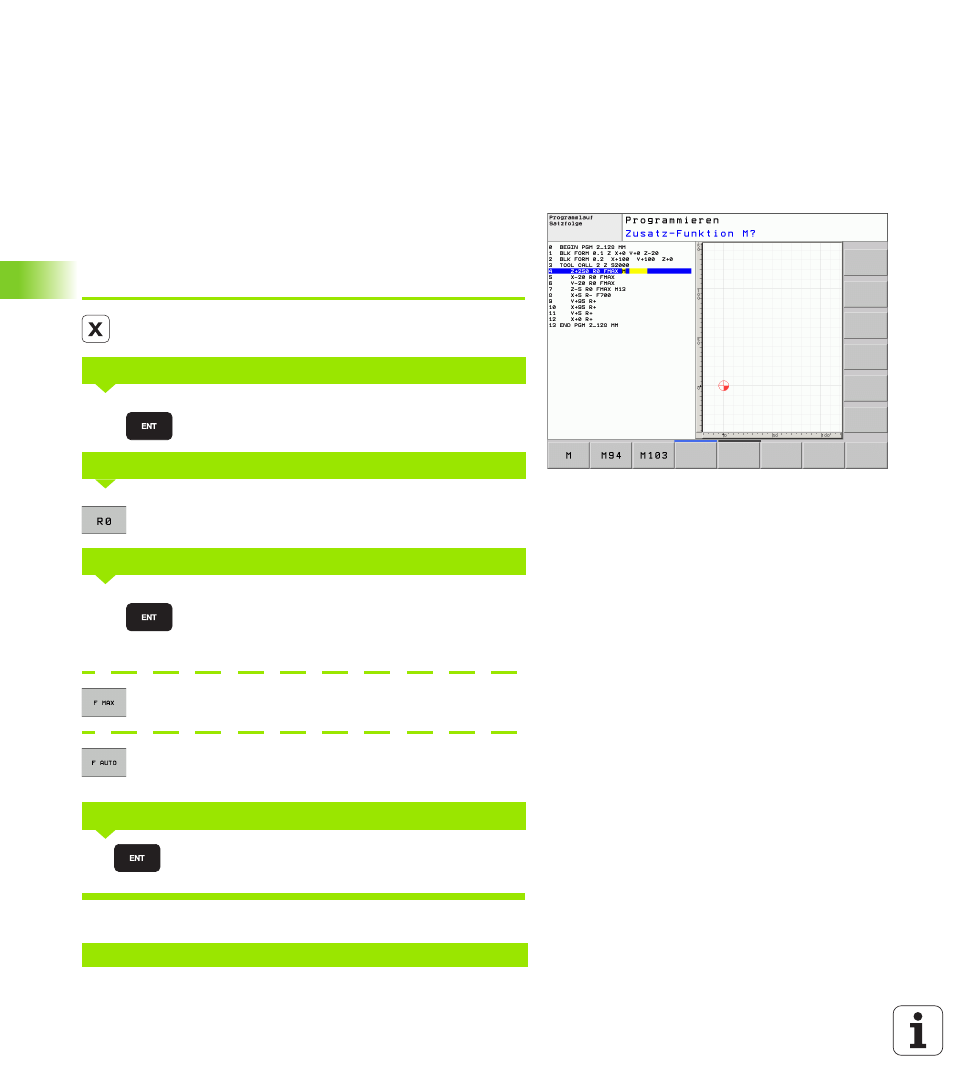

Erstellen der Programm-Sätze mit den Achstasten
Mit den orangen Achstasten eröffnen Sie den Klartext-Dialog. Die TNC
erfragt nacheinander alle Informationen und fügt den Programm-Satz
ins Bearbeitungs-Programm ein.
Beispiel – Programmieren einer Geraden.
Achstaste mit der Sie die Positionierung ausführen
möchten wählen, z.B. X
Koordinate des Geraden-Endpunkts eingeben, z.B.
10, mit Taste ENT bestätigen
Radiuskorrektur wählen: z.B. Softkey R0 drücken, das
Werkzeug fährt unkorrigiert
Vorschub eingeben und mit Taste ENT bestätigen:
z.B. 100 mm/min. Bei INCH-Programmierung:
Eingabe von 100 entspricht Vorschub von 10 inch/min
Im Eilgang verfahren: Softkey FMAX drücken, oder
Mit Vorschub verfahren, der im TOOL CALL-Satz
definiert ist: Softkey FAUTO drücken
Zusatzfunktion z.B. M3 eingeben und den Dialog mit
der Taste ENT abschließen
Zeile im Bearbeitungsprogramm
KOORDINATE?
RADIUSKORR.: R+/R-/KEINE KORR.?
VORSCHUB F=? / F MAX = ENT
ZUSATZ-FUNKTION M?
X+10 R0 FMAX M3
100
100
3
