414 Bohr- und Gewindezyklen

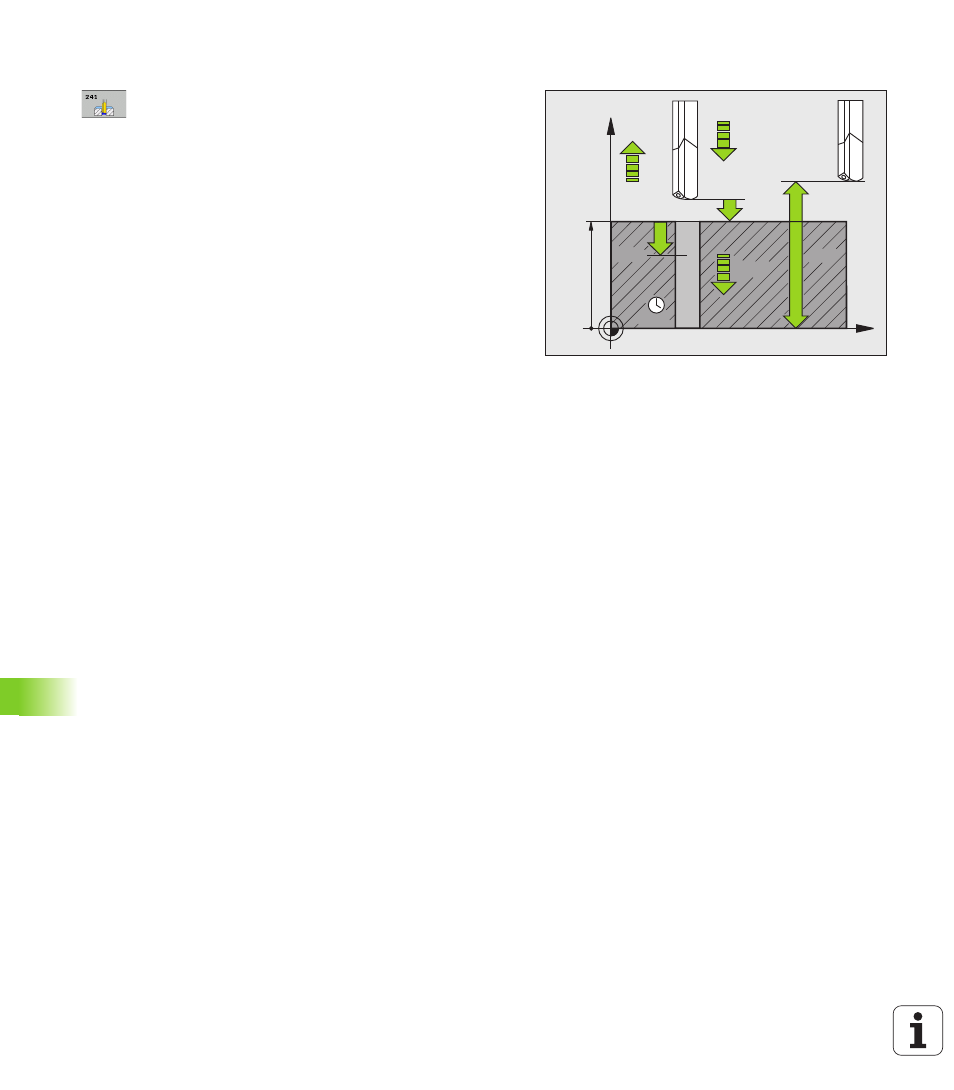

16.9 EINLIPPEN-BOHREN (Zyklus 241)
Zyklusparameter
 Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
 Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
 Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU
 Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
 Vertiefter Startpunkt Q379 (inkremental bezogen
auf die Werkstück-Oberfläche): Startpunkt der
eigentlichen Bohrbearbeitung. Die TNC fährt im
Vorschub Vorpositionieren vom Sicherheits-
Abstand auf den vertieften Startpunkt.
Eingabebereich 0 bis 99999,9999
 Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Positionieren vom Sicherheits-Abstand auf den
vertieften Startpunkt in mm/min. Wirkt nur, wenn
Q379 ungleich 0 eingegeben ist. Eingabebereich 0 bis
99999,999 alternativ FMAX, FAUTO
 Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208=0 eingeben, dann fährt
die TNC das Werkzeug mit Bohrvorschub Q206
heraus. Eingabebereich 0 bis 99999,999 alternativ
FMAX, FAUTO
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
