HEIDENHAIN TNC 128 433
1

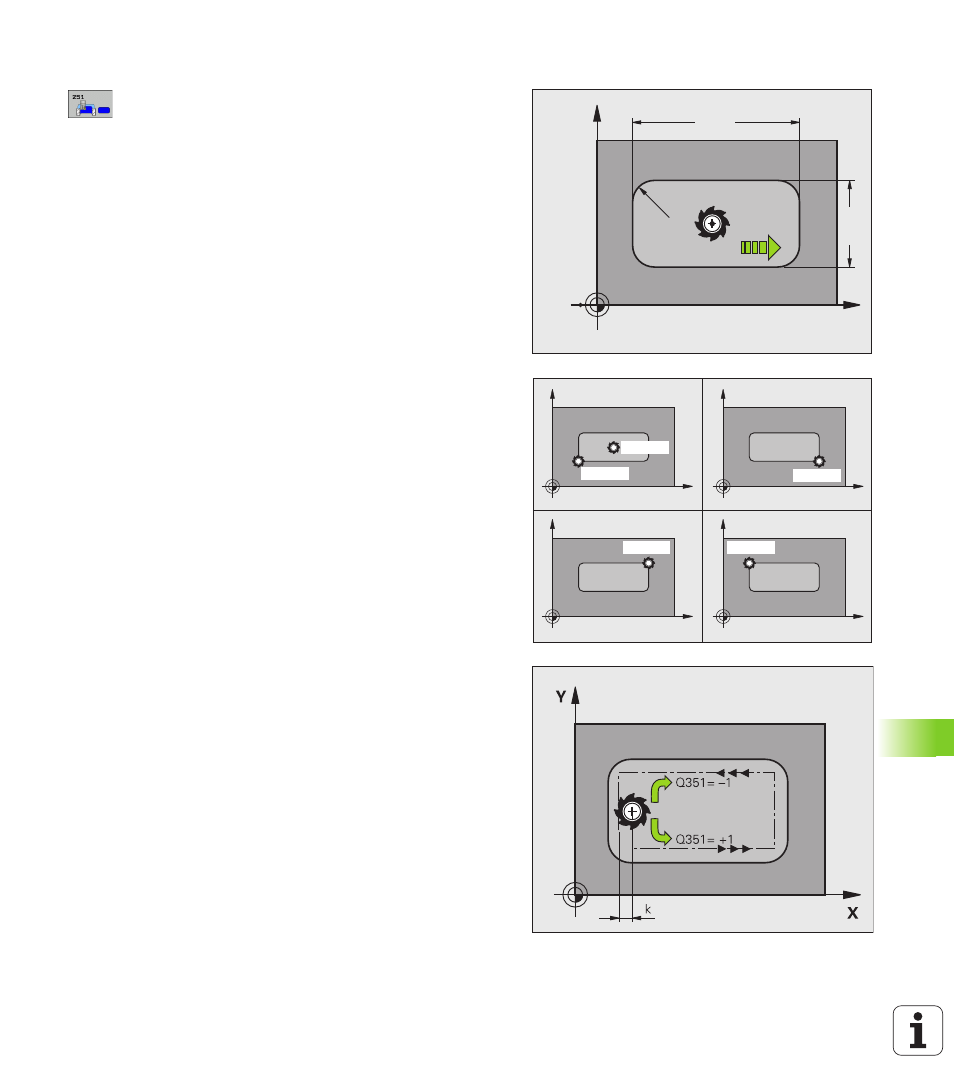

7.2 RECHTECKT
A
SCHE (Zyklus 251)
Zyklusparameter
 Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
 1. Seiten-Länge Q218 (inkremental): Länge der
Tasche, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
 2. Seiten-Länge Q219 (inkremental): Länge der
Tasche, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
 Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Taschengrund. Eingabebereich
-99999,9999 bis 99999,9999
 Taschenlage Q367: Lage der Tasche bezogen auf die
Position des Werkzeuges beim Zyklus-Aufruf:
0: Werkzeugposition = Taschenmitte
1: Werkzeugposition = Linke untere Ecke
2: Werkzeugposition = Rechte untere Ecke
3: Werkzeugposition = Rechte obere Ecke
4: Werkzeugposition = Linke obere Ecke
 Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
 Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FAUTO, FU, FZ
 Vorschub Schlichten Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,9999 alternativ
FAUTO
, FU, FZ
 Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich 0
bis 99999,9999
 Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
