HEIDENHAIN TNC 128 459
1
8
.8 Pr
ogr
a
mmierbeispiele
18.8 Programmierbeispiele

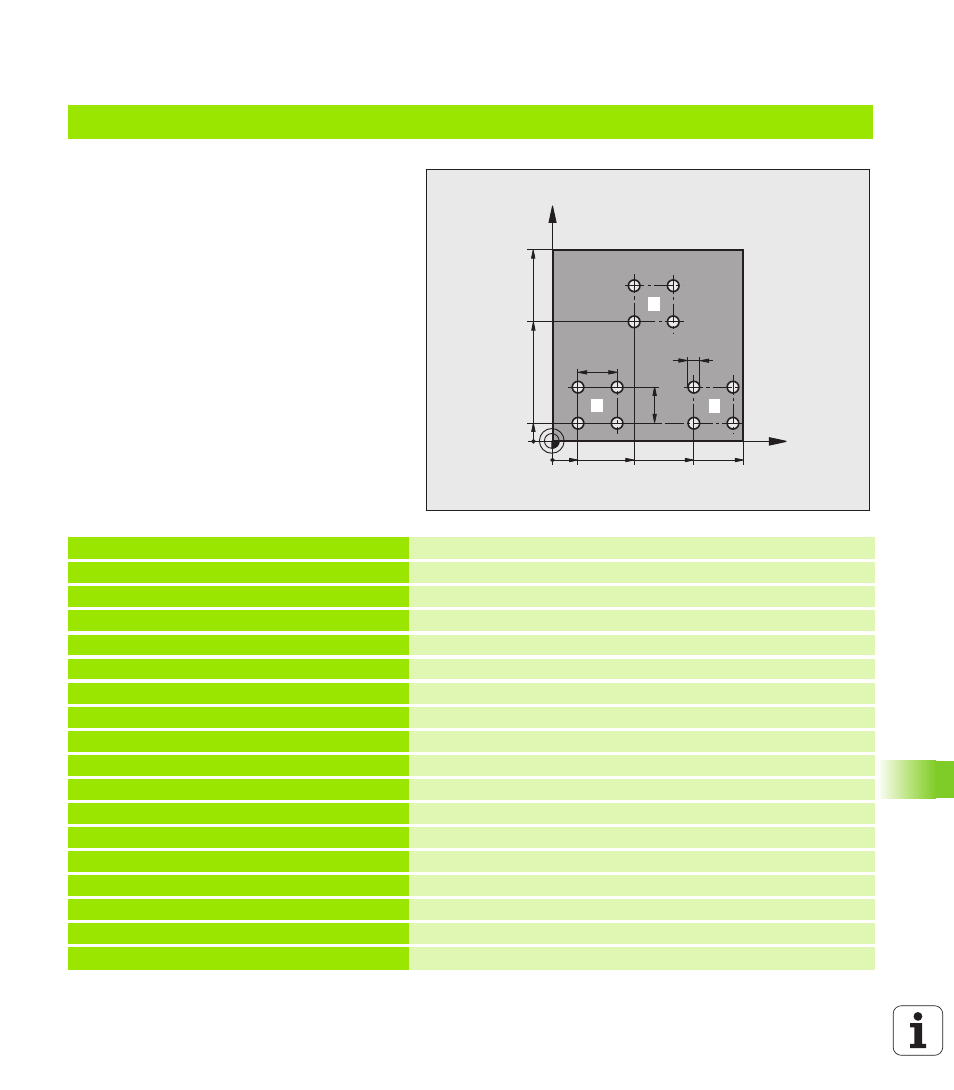

Beispiel: Bohrungsgruppen
Programm-Ablauf
 Bohrungsgruppen anfahren im Hauptprogramm
 Bohrungsgruppe aufrufen (Unterprogramm 1)
 Bohrungsgruppe nur einmal im
Unterprogramm 1 programmieren
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Werkzeug-Aufruf
4 Z+250 R0 FMAX Werkzeug freifahren
5 CYCL DEF 200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-10 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
6 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung Bohrungsgruppe 1
7 CYCL DEF 7.1 X+15
8 CYCL DEF 7.2 Y+10
9 CALL LBL 1 Unterprogramm für Bohrungsgruppe rufen
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
