Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
1

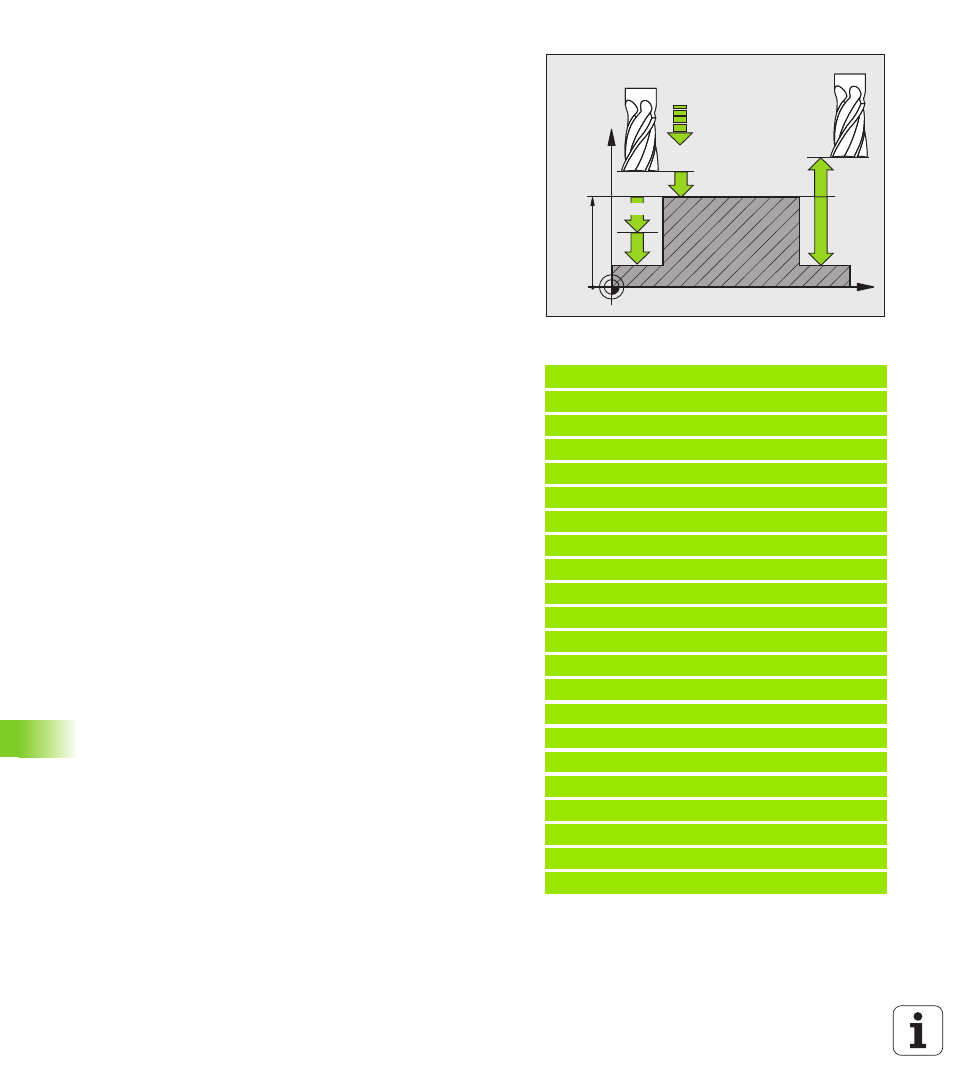

7.3 RECHTECKZAPFEN (Zyklus 256)
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koordinate Werkstück-Oberfläche Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Bahn-Überlappung Faktor Q370: Q370 x Werkzeug-
Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,9999
Beispiel: NC-Sätze
8 CYCL DEF 256 RECHTECKZAPFEN
Q215=0
;BEARBEITUNGS-UMFANG
Q218=60
;1. SEITEN-LAENGE
Q424=74
;ROHTEILMASS 1
Q219=40
;2. SEITEN-LAENGE
Q425=60
;ROHTEILMASS 2
Q201=-20
;TIEFE
Q367=0
;ZAPFENLAGE
Q202=5
;ZUSTELL-TIEFE
Q207=500
;VORSCHUB FRAESEN
Q206=150
;VORSCHUB TIEFENZ.
Q385=500
;VORSCHUB SCHLICHTEN
Q368=0.2
;AUFMASS SEITE
Q369=0.1
;AUFMASS TIEFE
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q351=+1
;FRAESART
Q370=1
;BAHN-UEBERLAPPUNG
9
X+50 R0 FMAX
9
Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
