446 Zyklen: Koordinaten-Umrechnungen
1
8
.1 Gr
undlag
en
18.1 Grundlagen
Übersicht
Mit Koordinaten-Umrechnungen kann die TNC eine einmal
programmierte Kontur an verschiedenen Stellen des Werkstücks mit
veränderter Lage und Größe ausführen. Die TNC stellt folgende
Koordinaten-Umrechnungszyklen zur Verfügung:
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab ihrer
Definition wirksam – wird also nicht aufgerufen. Sie wirkt so lange, bis
sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
 Zyklus mit Werten für das Grundverhalten erneut definieren, z.B.
Maßfaktor 1.0
 Zusatzfunktionen M2, M30 oder den Satz END PGM ausführen
(abhängig von Maschinen-Parameter clearMode)
 Neues Programm wählen

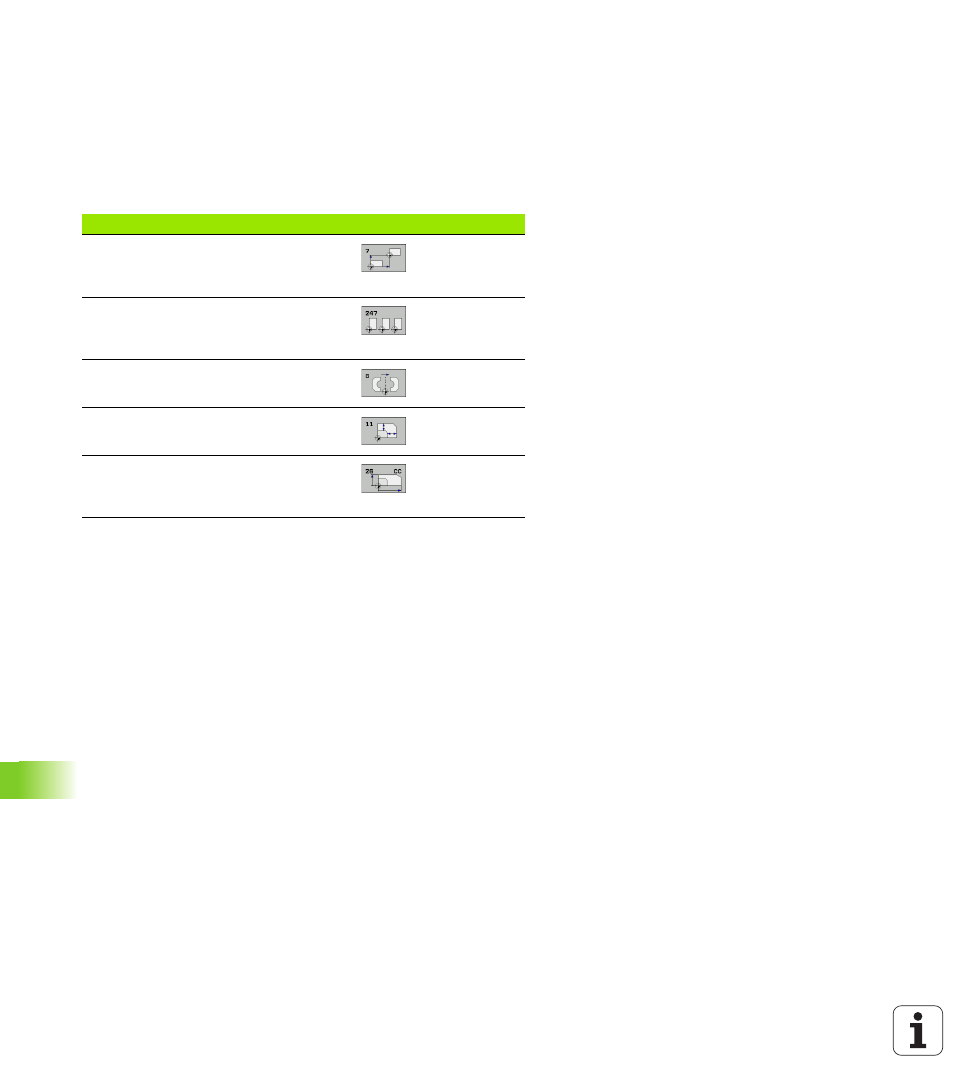

Zyklus Softkey Seite
7 NULLPUNKT
Konturen verschieben direkt im
Programm oder aus Nullpunkt-Tabellen Seite 447
247 BEZUGSPUNKT SETZEN
Bezugspunkt während des
Programmlaufs setzen Seite 453
8 SPIEGELN
Konturen spiegeln Seite 454
11 MASSFAKTOR
Konturen verkleinern oder vergrößern Seite 456
26 ACHSSPEZIFISCHER MASSFAKTOR
Konturen verkleinern oder vergrößern
mit achsspezifischen Maßfaktoren Seite 457
