20.1 Allgemeines zu den
Tastsystemzyklen
Funktionsweise

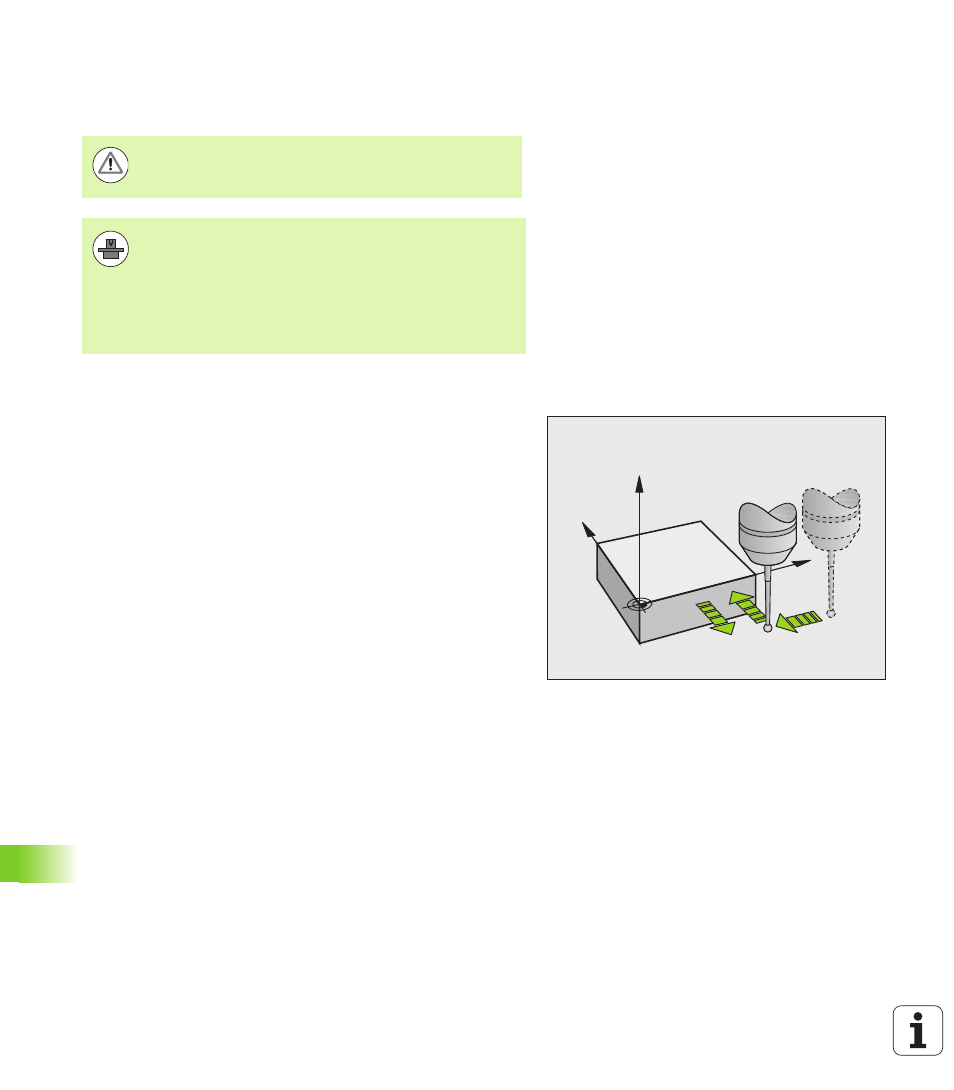

Wenn die TNC einen Tastsystem-Zyklus abarbeitet, fährt das 3D-
Tastsystem achsparallel auf das Werkstück zu. Der
Maschinenhersteller legt den Antast-Vorschub in einem Maschinen-
Parameter fest (siehe „Bevor Sie mit Tastsystemzyklen arbeiten“
weiter hinten in diesem Kapitel).
Wenn der Taststift das Werkstück berührt,
 sendet das 3D-Tastsystem ein Signal an die TNC: Die Koordinaten
der angetasteten Position werden gespeichert
 stoppt das 3D-Tastsystem und
 fährt im Eilvorschub auf die Startposition des Antastvorgangs zurück
Wird innerhalb eines festgelegten Wegs der Taststift nicht
ausgelenkt, gibt die TNC eine entsprechende Fehlermeldung aus
(Weg: DIST aus Tastsystem-Tabelle).
Tastsystemzyklen in den Betriebsarten Manuell
und El. Handrad
Die TNC stellt in den Betriebsarten Manuell und El. Handrad
Tastsystemzyklen zur Verfügung, mit denen Sie:
 das Tastsystem kalibrieren
 Bezugspunkte setzen
Die manuellen Tast-Zyklen sind im Kapitel „Handbetrieb und
Einrichten” beschrieben (siehe “3D-Tastsystem verwenden” auf
Seite 295).
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Die TNC muss vom Maschinenhersteller für den Einsatz
von 3D-Tastsystemen vorbereitet sein.
Maschinenhandbuch beachten.
Die Tastsystem-Zyklen stehen nur mit der Software-
Option Touch probe function (Optionsnummer #17) zur
Verfügung. Wenn Sie ein HEIDENHAIN-Tastsystem
verwenden ist die Option automatisch verfügbar.
Y
X
Z
F
F MAX
F
