SDREHEN (Zyklus 202)
 Freifahr-Richtung (0/1/2/3/4) Q214: Richtung
festlegen, in der die TNC das Werkzeug am
Bohrungsgrund freifährt (nach der Spindel-
Orientierung)
 Winkel für Spindel-Orientierung Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Freifahren positioniert. Eingabebereich -360,000 bis
360,000

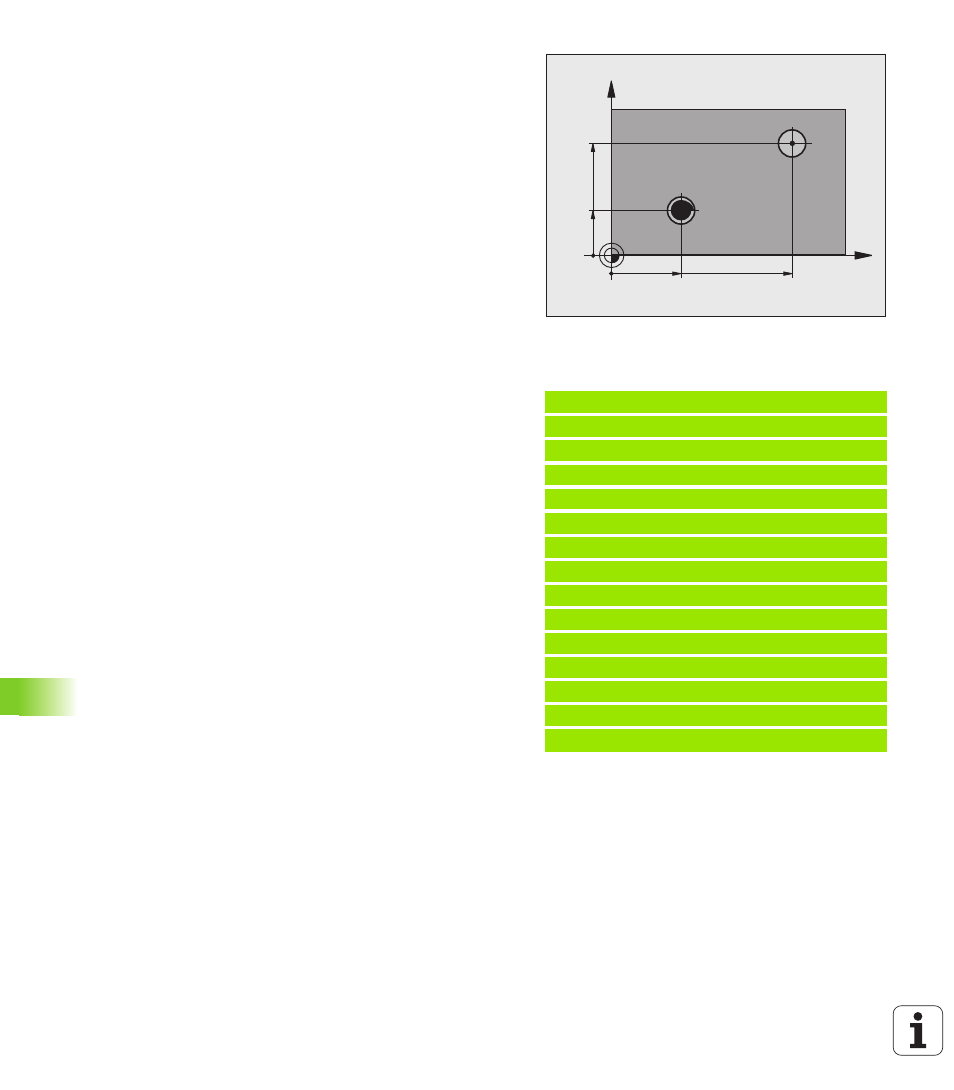

Beispiel:
10 Z+100 R0 FMAX
11 CYCL DEF 202 AUSDREHEN
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=100 ;VORSCHUB TIEFENZ.
Q211=0.5 ;VERWEILZEIT UNTEN
Q208=250 ;VORSCHUB RUECKZUG
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
Q214=1 ;FREIFAHR-RICHTUNG
Q336=0 ;WINKEL SPINDEL
12 X+30 FMAX
12 Y+20 FMAX M3 M99
14 X+80 FMAX
14 Y+50 FMAX M99
30
X
Y
20
80
50
0 Werkzeug nicht freifahren
1 Werkzeug freifahren in Minus-Richtung der
Hauptachse
2 Werkzeug freifahren in Minus-Richtung der
Nebenachse
3 Werkzeug freifahren in Plus-Richtung der
Hauptachse
4 Werkzeug freifahren in Plus-Richtung der
Nebenachse
