166 Programmieren: Werkzeugbewegungen
6.2 W
e
rk
z
e
ugbew
egung
en pr
ogr
ammier

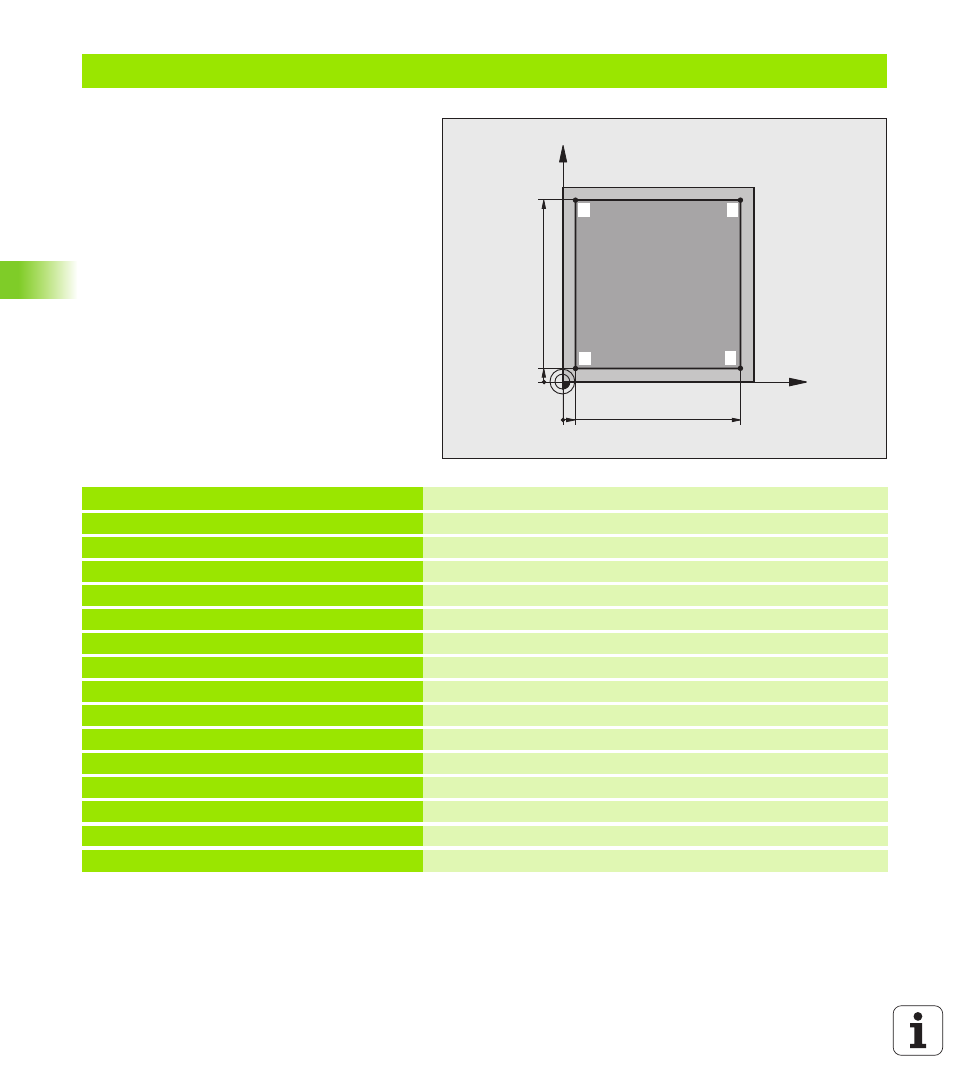

en Beispiel: Geradenbewegung
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
4 Z+250 R0 FMAX Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
5 X-10 R0 FMAX Werkzeug vorpositionieren
6 Y-10 R0 FMAX Werkzeug vorpositionieren
7 Z+2 R0 FMAX Werkzeug vorpositionieren
8 Z-5 R0 F1000 M13 Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
9 X+5 R- F500 Kontur anfahren
10 Y+95 R+ Punkt 2 anfahren
11 X+95 R+ Punkt 3 anfahren
12 Y+5 R+ Punkt 4 anfahren
13 X-10 R0 Letzten Konturpunkt 1 anfahren und freifahren
14 Z+250 R0 FMAX M30 Werkzeug freifahren, Programm-Ende
15 END PGM LINEAR MM
X
Y
95 5
95
5
1 4
2 3
