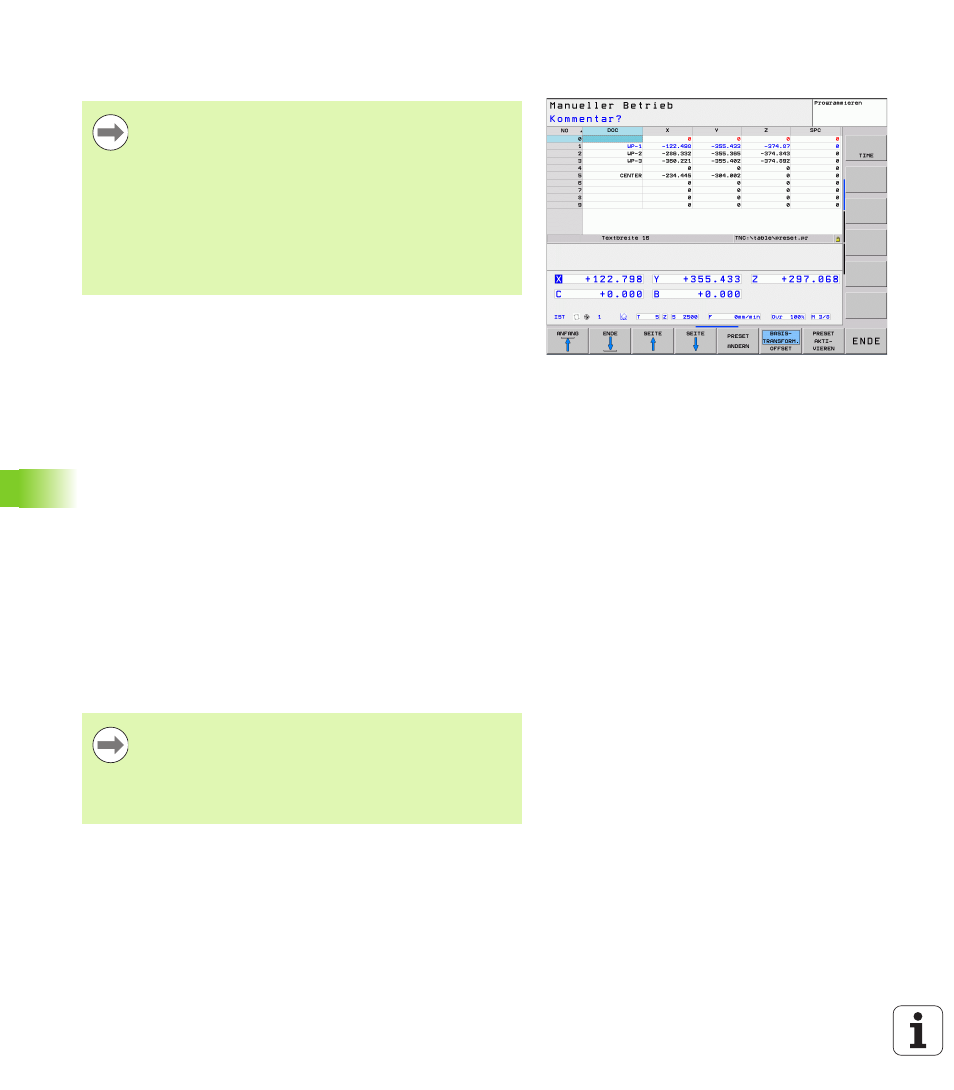

Bezugspunkt-Verwaltung mit der Preset-Tabelle
Bezugspunkte in der Preset-Tabelle speichern
Die Preset-Tabelle hat den Namen PRESET.PR und ist im Verzeichnis
TNC:\table\
gespeichert. PRESET.PR ist in der Betriebsart Manuell und
El. Handrad
nur editierbar, wenn der Softkey PRESET ÄNDERN gedrückt
wurde.
Das Kopieren der Preset-Tabelle in ein anderes Verzeichnis (zur
Datensicherung) ist erlaubt. Zeilen, die von Ihrem Maschinenhersteller
schreibgeschützt wurden, sind auch in den kopierten Tabellen
grundsätzlich schreibgeschützt, können also von Ihnen nicht verändert
werden.
Verändern Sie in den kopierten Tabellen die Anzahl der Zeilen
grundsätzlich nicht! Dies könnte zu Problemen führen, wenn Sie die
Tabelle wieder aktivieren wollen.
Um die in ein anderes Verzeichnis kopierte Preset-Tabelle zu
aktivieren, müssen Sie diese wieder in das Verzeichnis TNC:\table\
zurückkopieren.
Sie haben zwei Möglichkeiten, Bezugspunkte/Grunddrehungen in der
Preset-Tabelle zu speichern:
Über Antast-Zyklen in der Betriebsart Manuell bzw. El. Handrad
(siehe „3D-Tastsystem verwenden” auf Seite 295)
Manuelles eintragen (siehe nachfolgende Beschreibung)
Die Preset-Tabelle sollten Sie unbedingt verwenden,
wenn Sie bisher an älteren TNC-Steuerungen mit REF-
bezogenen Nullpunkt-Tabellen gearbeitet haben
Die Preset-Tabelle darf beliebig viel Zeilen (Bezugspunkte)
enthalten. Um die Dateigröße und die Verarbeitungs-
Geschwindigkeit zu optimieren, sollten Sie nur so viele
Zeilen verwenden, wie Sie für Ihre Bezugspunkt-
Verwaltung auch benötigen.
Neue Zeilen können Sie aus Sicherheitsgründen nur am
Ende der Preset-Tabelle einfügen.
Die Zeile 0 in der Preset-Tabelle ist grundsätzlich
schreibgeschützt. Die TNC speichert in der Zeile 0 immer
den Bezugspunkt, den Sie zuletzt manuell über die
Achstasten oder per Softkey gesetzt haben. Ist der
manuell gesetzte Bezugspunkt aktiv, zeigt die TNC in der
Status-Anzeige den Text PR MAN(0) an
