302 Handbetrieb und Einrichten
1
1
.6 3D-T
astsyst
e
m k
a
libr
ier
en

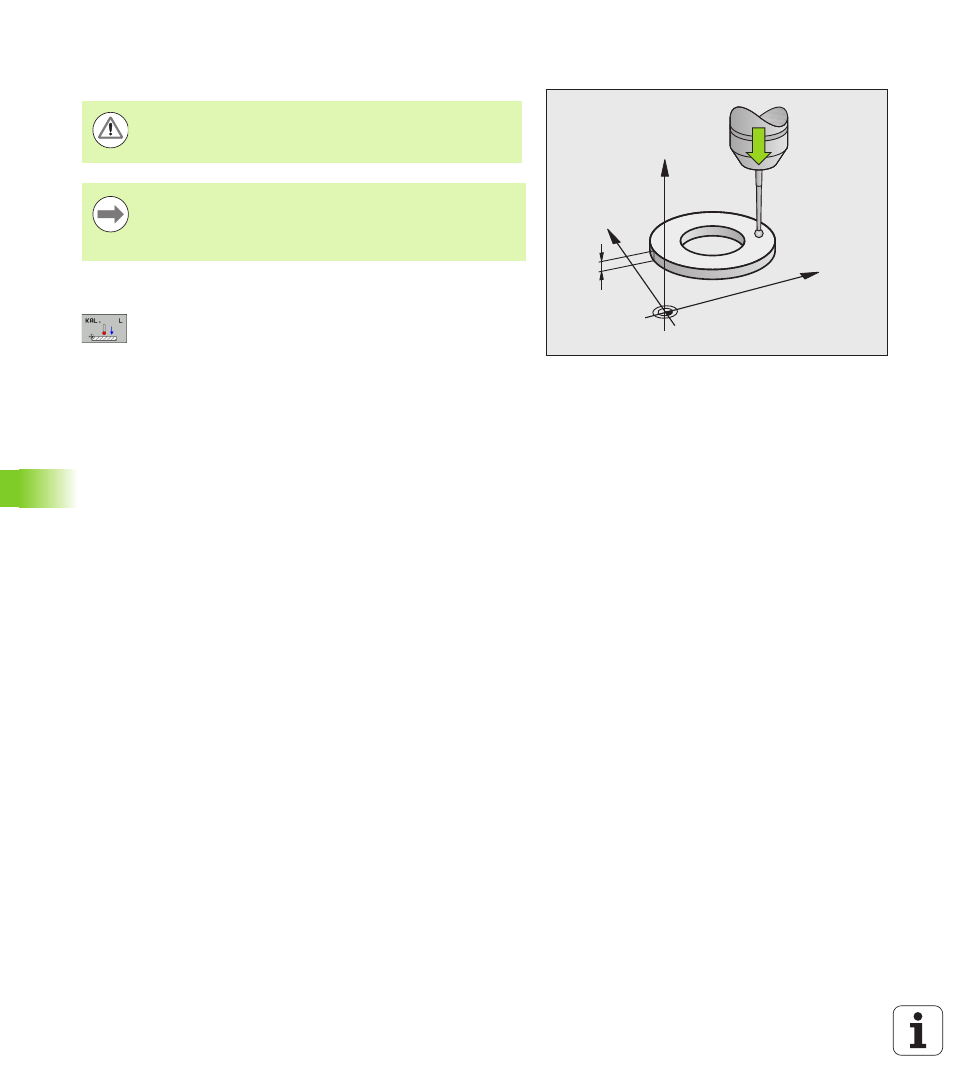

Kalibrieren der wirksamen Länge
 Bezugspunkt in der Spindel-Achse so setzen, dass für den
Maschinentisch gilt: Z=0.
 Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey KAL. L drücken. Die TNC öffnet ein Menü-
Fenster mit Eingabefeldern
 Bezug für Länge: Höhe des Einstellrings eingeben
 Neuer kal. Spindelwinkel: Spindelwinkel mit dem die
Kalibrierung durchgeführt wird. Die TNC verwendet
den Wert CAL_ANG aus der Tastsystem-Tabelle als
Vorgabe. Falls Sie den Wert ändern, speichert die
TNC den Wert beim Kalibrieren in der Tastsystem-
Tabelle.
 Tastsystem dicht über die Oberfläche des
Einstellrings fahren
 Wenn nötig Verfahrrichtung ändern: über Softkey oder
Pfeiltasten wählen
 Oberfläche antasten: Externe START-Taste drücken
 Ergebnisse überprüfen (ggf. Werte ändern)
 Softkey OK drücken um die Werte zu übernehmen
 Softkey ENDE drücken um die Kalibrierfunktion zu
beenden
5
Y
X
Z
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Die wirksame Länge des Tastsystems bezieht sich immer
auf den Werkzeug-Bezugspunkt. In der Regel legt der
Maschinenhersteller den Werkzeug-Bezugspunkt auf die
Spindelnase.
