272 Programmieren: Sonderfunktionen
1
0
.4 K
o
or
dinat
e
n-T
ransf
or
mationen definier
en

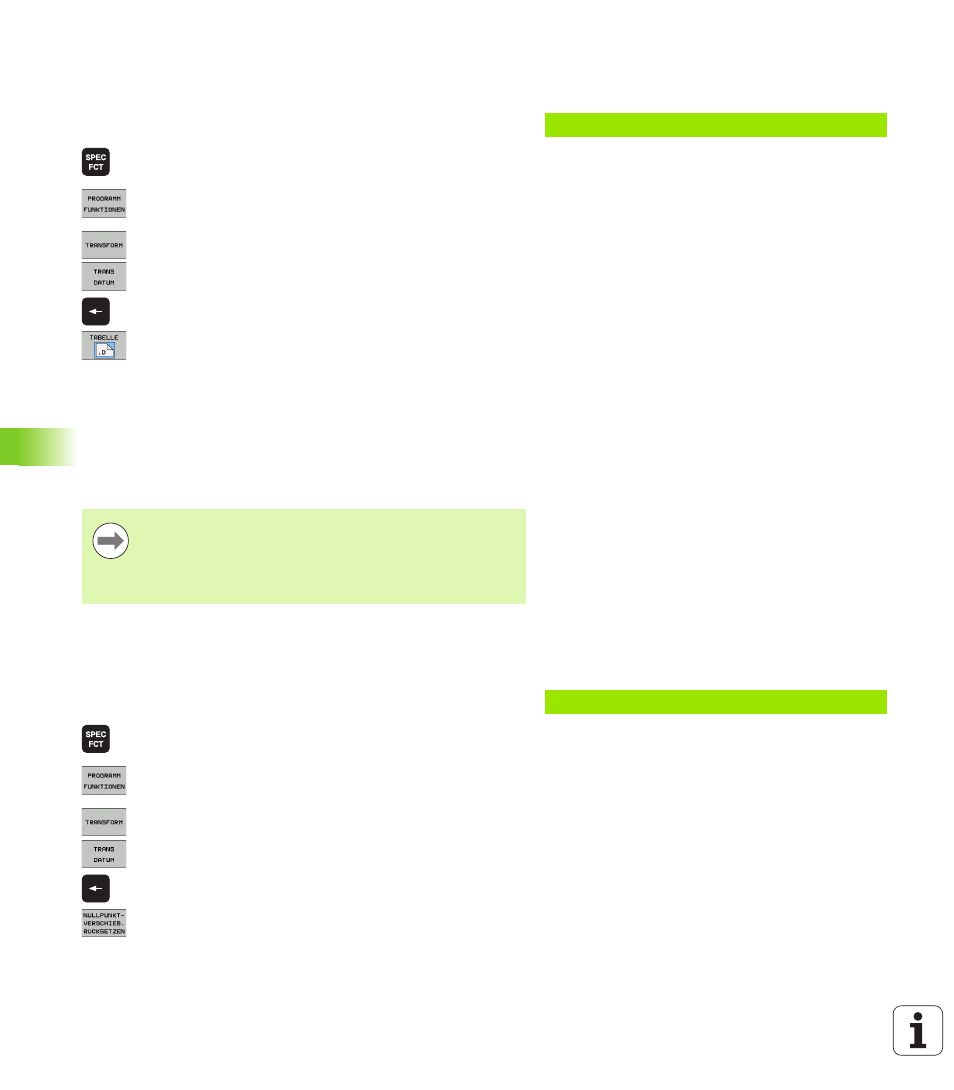

TRANS DATUM TABLE
Mit der Funktion TRANS DATUM TABLE definieren Sie eine Nullpunkt-
Verschiebung durch Anwählen einer Nullpunkt-Nummer aus einer
Nullpunkt-Tabelle. Gehen Sie bei der Definition wie folgt vor:
 Softkey-Leiste mit Sonderfunktionen einblenden
 Menü für Funktionen zur Definition verschiedener
Klartext-Funktionen wählen
 Transformationen wählen
 Nullpunkt-Verschiebung TRANS DATUM wählen
 Zurückcursorn auf TRANS AXIS
 Nullpunkt-Verschiebung TRANS DATUM TABLE wählen
 Wenn gewünscht, Namen der Nullpunkt-Tabelle
eingeben, aus der Sie die Nullpunkt-Nummer
aktivieren wollen, mit Taste ENT bestätigen. Wenn
Sie keine Nullpunkt-Tabelle definieren wollen, mit
Taste NO ENT bestätigen
 Zeilennummer eingeben, die die TNC aktivieren soll,
mit Taste ENT bestätigen
TRANS DATUM RESET
Mit der Funktion TRANS DATUM RESET setzen Sie eine Nullpunkt-
Verschiebung zurück. Dabei ist es unerheblich, wie Sie den Nullpunkt
zuvor definiert haben. Gehen Sie bei der Definition wie folgt vor:
 Softkey-Leiste mit Sonderfunktionen einblenden
 Menü für Funktionen zur Definition verschiedener
Klartext-Funktionen wählen
 Transformationen wählen
 Nullpunkt-Verschiebung TRANS DATUM wählen
 Zurückcursorn auf TRANS AXIS
 Nullpunkt-Verschiebung TRANS DATUM RESET wählen
Beispiel: NC-Satz
13 TRANS DATUM TABLE TABLINE25
Wenn Sie im TRANS DATUM TABLE-Satz keine Nullpunkt-
Tabelle definiert haben, dann verwendet die TNC die mit
SEL TABLE
bereits zuvor im NC-Programm gewählte
Nullpunkt-Tabelle oder die in einer Programmlauf-
Betriebsart gewählte Nullpunkt-Tabelle mit Status M.
Beispiel: NC-Satz
13 TRANS DATUM RESET
