HEIDENHAIN TNC 128 307
1
1
.7 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

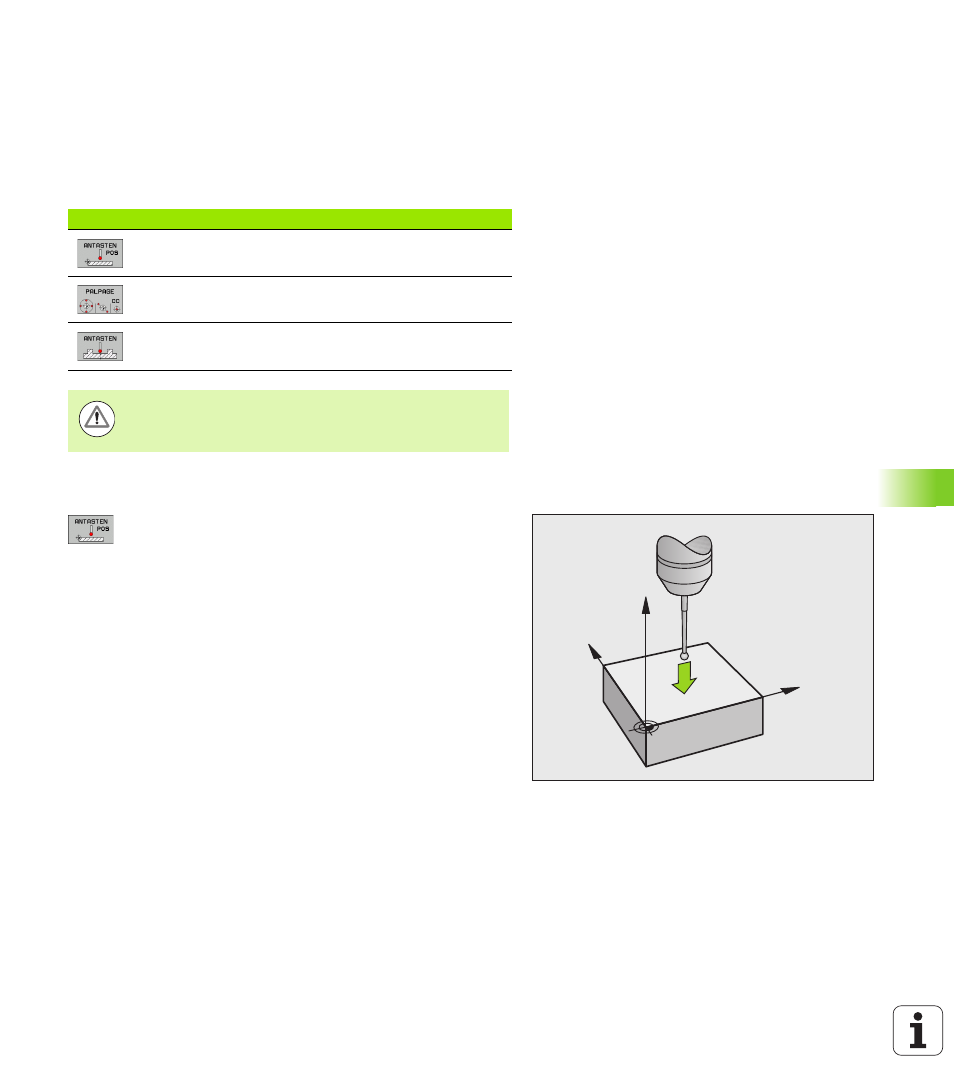

11.7 Bezugspunkt-Setzen mit 3D-
Tastsystem
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Bezugspunkt-Setzen in einer beliebigen Achse
 Antastfunktion wählen: Softkey ANTASTEN POS
drücken
 Tastsystem in die Nähe des Antastpunkts
positionieren
 Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
 Antasten: Externe START-Taste drücken
 Bezugspunkt: Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, siehe „Messwerte
aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 299
 Antast-Funktion beenden: Softkey ENDE drücken
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit Seite 307
Kreismittelpunkt als Bezugspunkt
setzen Seite 308
Mittelachse als Bezugspunkt Seite 311
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Y
X
Z
