15.3 Mit Bearbeit
ungszyklen arbeit
en

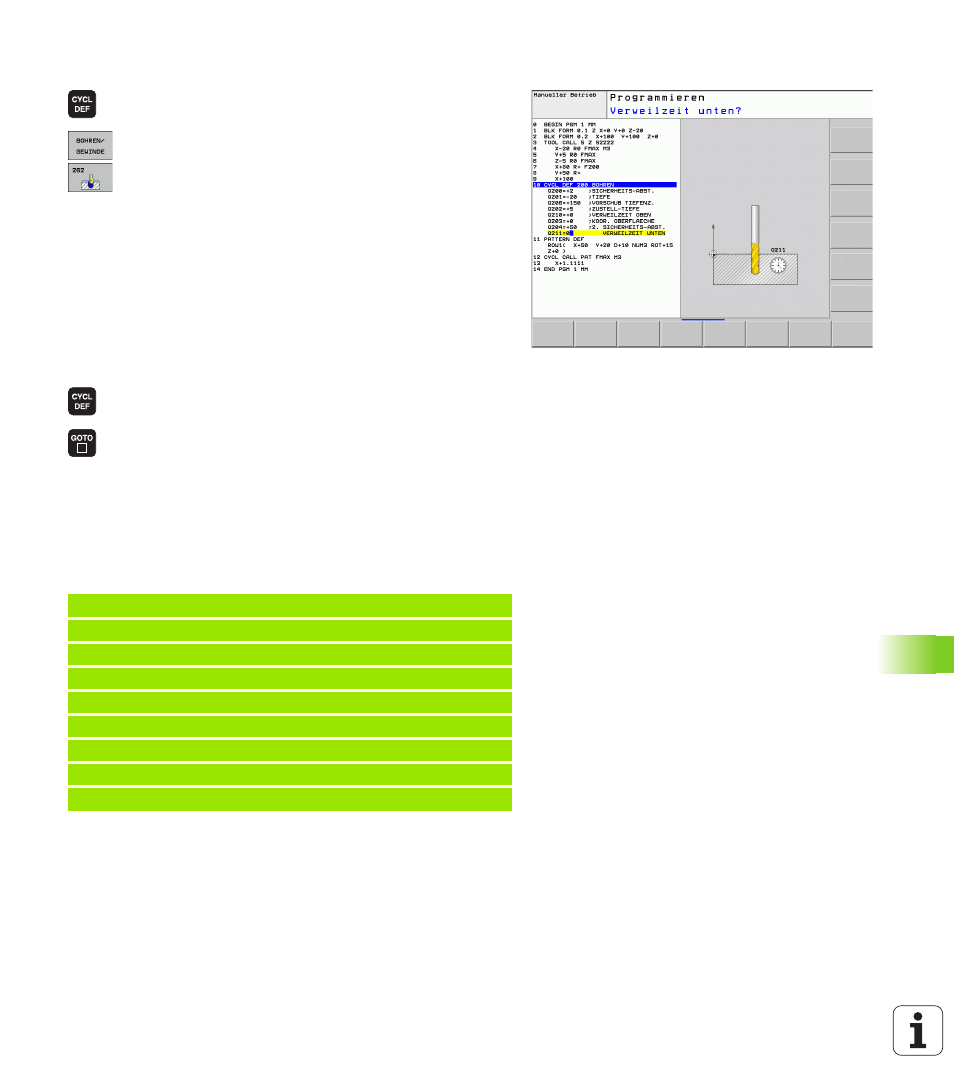

Zyklus definieren über Softkeys
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
Zyklus-Gruppe wählen, z.B. Bohrzyklen
Zyklus wählen, z.B. Bohren. Die TNC eröffnet einen
Dialog und erfragt alle Eingabewerte; gleichzeitig
blendet die TNC in der rechten Bildschirmhälfte eine
Grafik ein, in der der einzugebende Parameter hell
hinterlegt ist
Geben Sie alle von der TNC geforderten Parameter ein
und schließen Sie jede Eingabe mit der Taste ENT ab
Die TNC beendet den Dialog, nachdem Sie alle
erforderlichen Daten eingegeben haben
Zyklus definieren über GOTO-Funktion
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
Die TNC zeigt in einem Überblend-Fenster die Zyklen-
Übersicht an
Wählen Sie mit den Pfeiltasten den gewünschten
Zyklus oder
Geben Sie die Zyklus-Nummer ein und bestätigen
jeweils mit der Taste ENT. Die TNC eröffnet dann den
Zyklus-Dialog wie zuvor beschrieben
NC-Beispielsätze
7 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=3
;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q211=0.25 ;VERWEILZEIT UNTEN
