Positionieren mit Handeingabe
12.1 Einf
ac
he Bearbeit
ung
en pr
ogr
ammier
en und abarbeit
en
12.1 Einfache Bearbeitungen
programmieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des
Werkzeugs eignet sich die Betriebsart Positionieren mit Handeingabe.
Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-
Format eingeben und direkt ausführen lassen. Auch die Zyklen der
TNC lassen sich aufrufen. Das Programm wird in der Datei $MDI
gespeichert. Beim Positionieren mit Handeingabe lässt sich die
zusätzliche Status-Anzeige aktivieren.
Positionieren mit Handeingabe anwenden
Betriebsart Positionieren mit Handeingabe wählen.
Die Datei $MDI beliebig programmieren
Programmlauf starten: Externe START-Taste

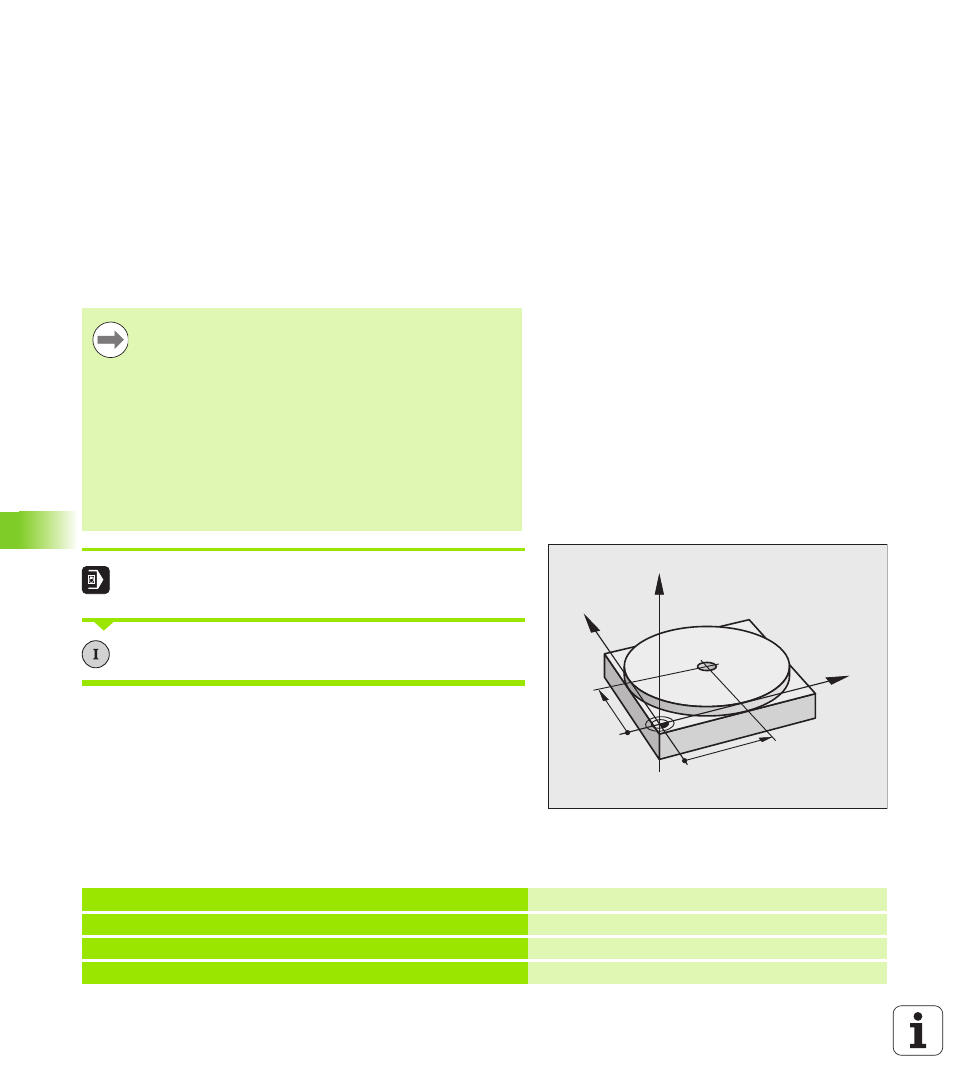

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung
versehen werden. Nach dem Aufspannen des Werkstücks, dem
Ausrichten und Bezugspunkt-Setzen lässt sich die Bohrung mit
wenigen Programmzeilen programmieren und ausführen.
Zuerst wird das Werkzeug mit Geraden-Sätzen über dem Werkstück
vorpositioniert und auf einen Sicherheitsabstand von 5 mm über dem
Bohrloch positioniert. Danach wird die Bohrung mit dem Zyklus 200
BOHREN
ausgeführt.
Einschränkung
Folgende Funktionen stehen in der Betriebsart MDI nicht
zur Verfügung:
Die Freie Kontur-Programmierung FK
Programmteil-Wiederholungen
Unterprogramm-Technik
Bahnkorrekturen
Die Programmier-Grafik
Programm-Aufruf PGM CALL
Die Programmlauf-Grafik
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Werkzeug aufrufen: Werkzeugachse Z,
Spindeldrehzahl 2000 U/min
2
Z+200 R0 FMAX
Werkzeug freifahren (F MAX = Eilgang)
