HEIDENHAIN TNC 128 73
2.6 Zubehör: 3D-T
astsyst
e
me und elekt
ro
nisc
he Handräder v
o
n HEIDENHAIN
2.6 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN

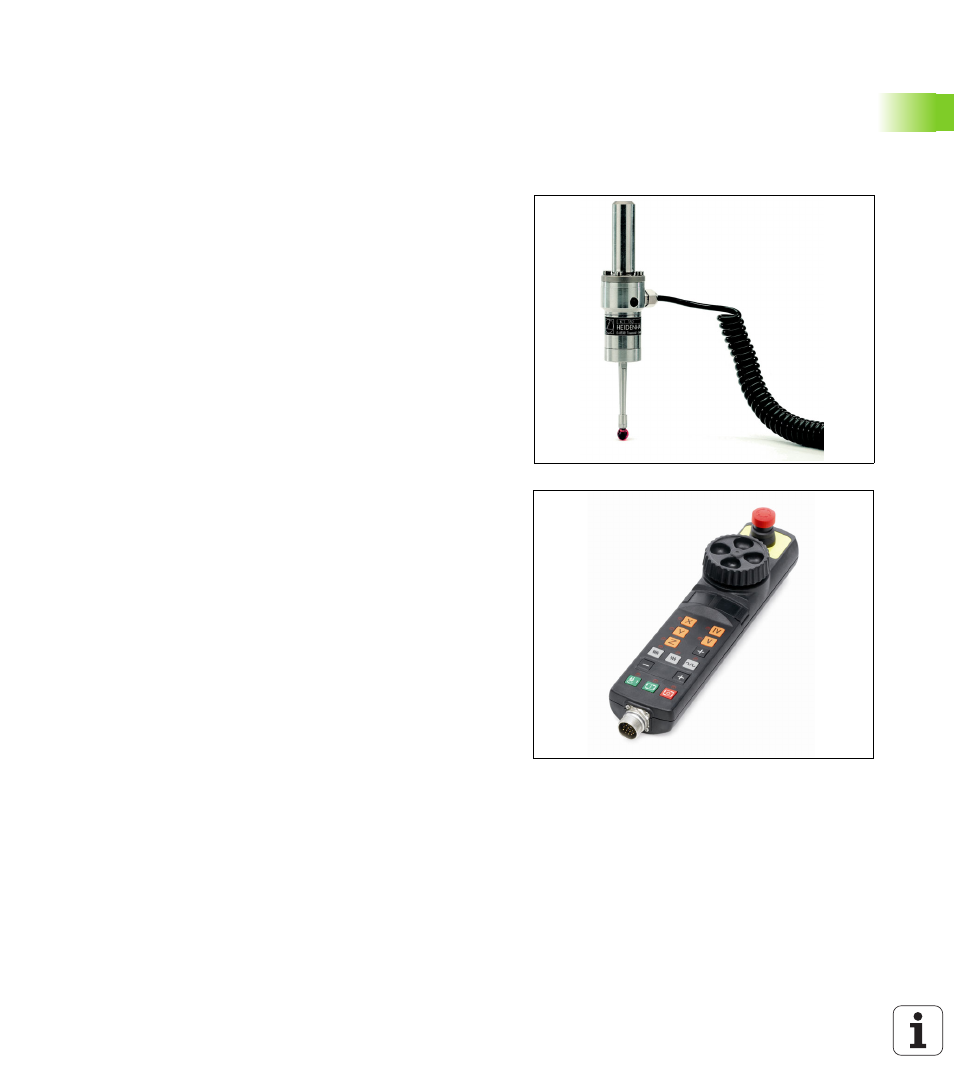

3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
 Schnell und genau Bezugspunkte setzen
 Messungen am Werkstück ausführen
Die schaltenden Tastsysteme TS 220 und KT 130
Diese Tastsysteme eignen sich besonders gut zum Bezugspunkt-
Setzen und für Messungen am Werkstück. Die Tastsysteme TS 220
und KT 130 übertragen die Schaltsignale über ein Kabel zur TNC.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Elektronische Handräder HR
Die elektronischen Handräder vereinfachen das präzise manuelle
Verfahren der Achsschlitten. Der Verfahrweg pro Handrad-
Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-
Handrädern HR 130 und HR 150 bietet HEIDENHAIN auch das
portable Handrad HR 410 an.
