194 Programmieren: Q-Parameter
8.7 Q-P
a
ra
met
e
r k
o
ntr
o
llier
e
n und änder
n In den Betriebsarten Manuell, Handrad, Einzelsatz, Satzfolge und
Programm-Test können Sie Q-Parameter auch in der zusätzlichen
Statusanzeige anzeigen lassen.
 Ggf. Programmlauf abbrechen (z.B. externe STOP-Taste und
Softkey INTERNER STOP drücken) bzw. Programm-Test anhalten
 Softkey-Leiste für die Bildschirm-Aufteilung aufrufen
 Bildschirmdarstellung mit zusätzlicher Status-Anzeige
wählen: Die TNC zeigt in der rechten Bildschirmhälfte
das Statusformular Übersicht an

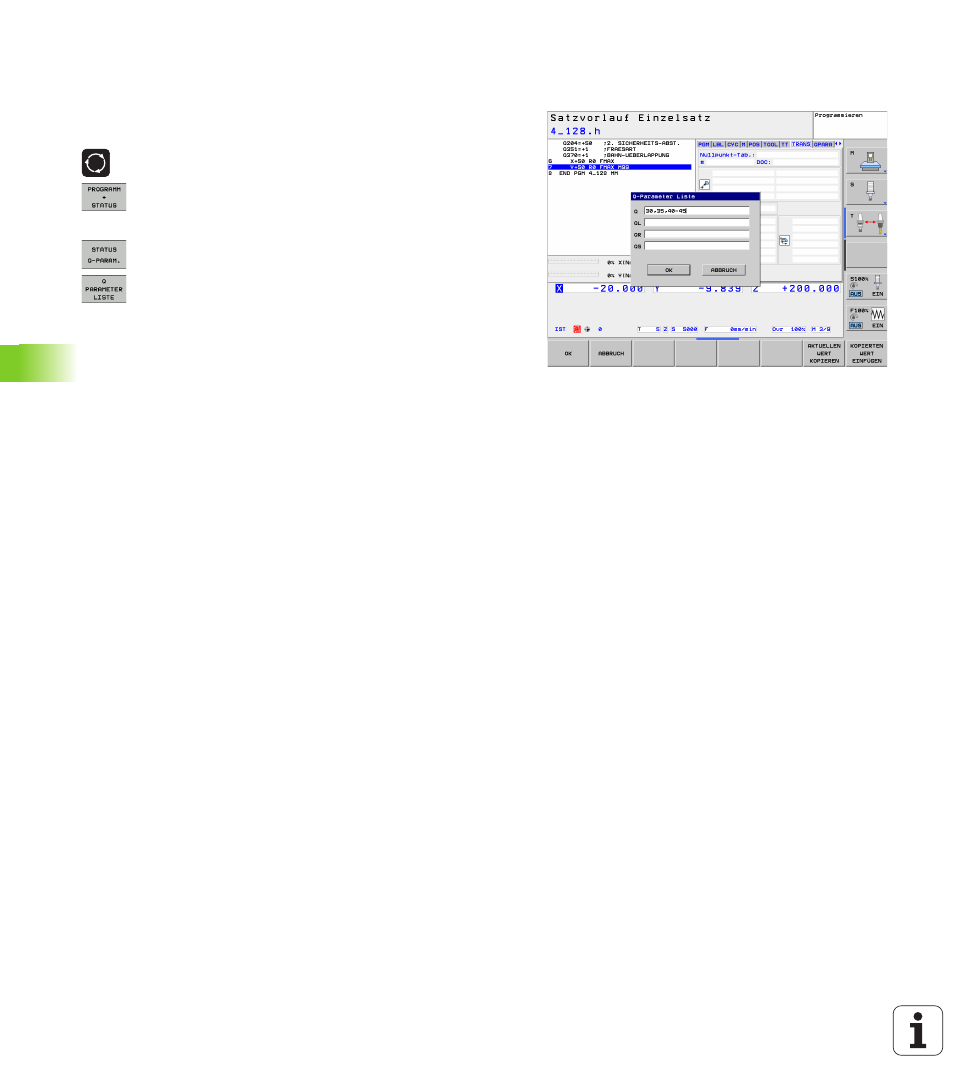

 Wählen Sie den Softkey STATUS Q-PARAM
 Wählen Sie den Softkey Q PARAMETER LISTE
 Die TNC öffnet ein Überblend-Fenster in dem Sie den
gewünschten Bereich für die Anzeige der Q-
Parameter bzw. String-Parameter eingeben können.
Mehrere Q-Parameter geben Sie mit Kommas ein
(z.B. Q 1,2,3,4). Anzeigebereiche definieren Sie mit
einem Bindestrich eingeben (z.B. Q 10-14)
