Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.

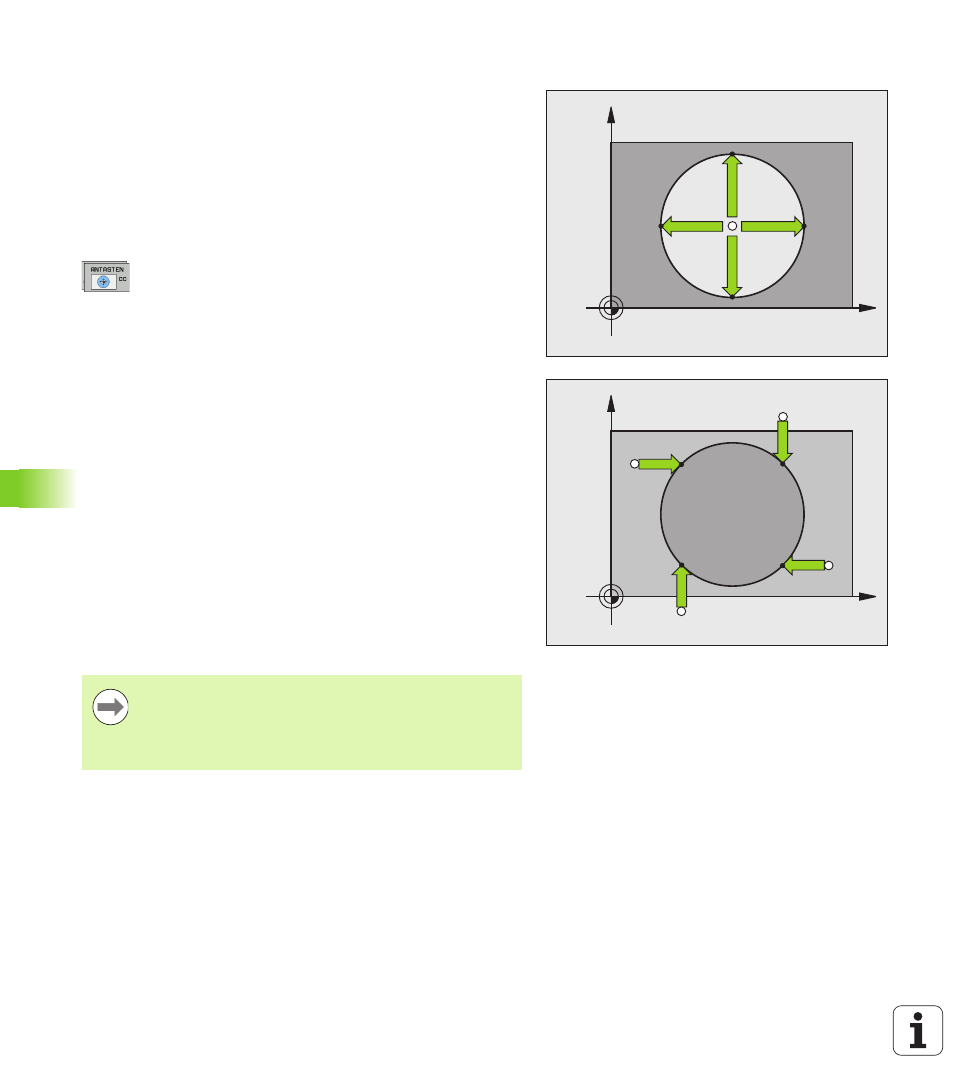

Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
 Tastkugel ungefähr in die Kreismitte positionieren
 Antastfunktion wählen: Softkey ANTASTEN CC
wählen
 Antastrichtung oder Softkey für automatische
Antastroutine wählen
 Antasten: Externe START-Taste drücken. Das
Tastsystem tastet die Kreis-Innenwand in der
gewählten Richtung. Falls Sie keine automatische
Antastroutine verwenden, müssen Sie diesen
Vorgang wiederholen. Nach dem dritten
Antastvorgang können Sie den Mittelpunkt
berechnen lassen (empfohlen werden vier
Antastpunkte).
 Antastvorgang beenden, in das Auswertungsmenü
wechseln: Softkey AUSWERTEN drücken
 Bezugspunkt : Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
299, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 300)
 Antastfunktion beenden: Softkey ENDE drücken
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
Die TNC kann Außen- oder Innenkreise bereits mit drei
Antastpunkten berechnen, z. B. bei Kreissegmenten.
Genauere Ergebnisse erhalten Sie, wenn Sie Kreise mit
vier Antastpunkten erfassen. Wenn möglich, sollten Sie
das Tastsystem immer möglichst mittig vorpositionieren.
