438 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
1

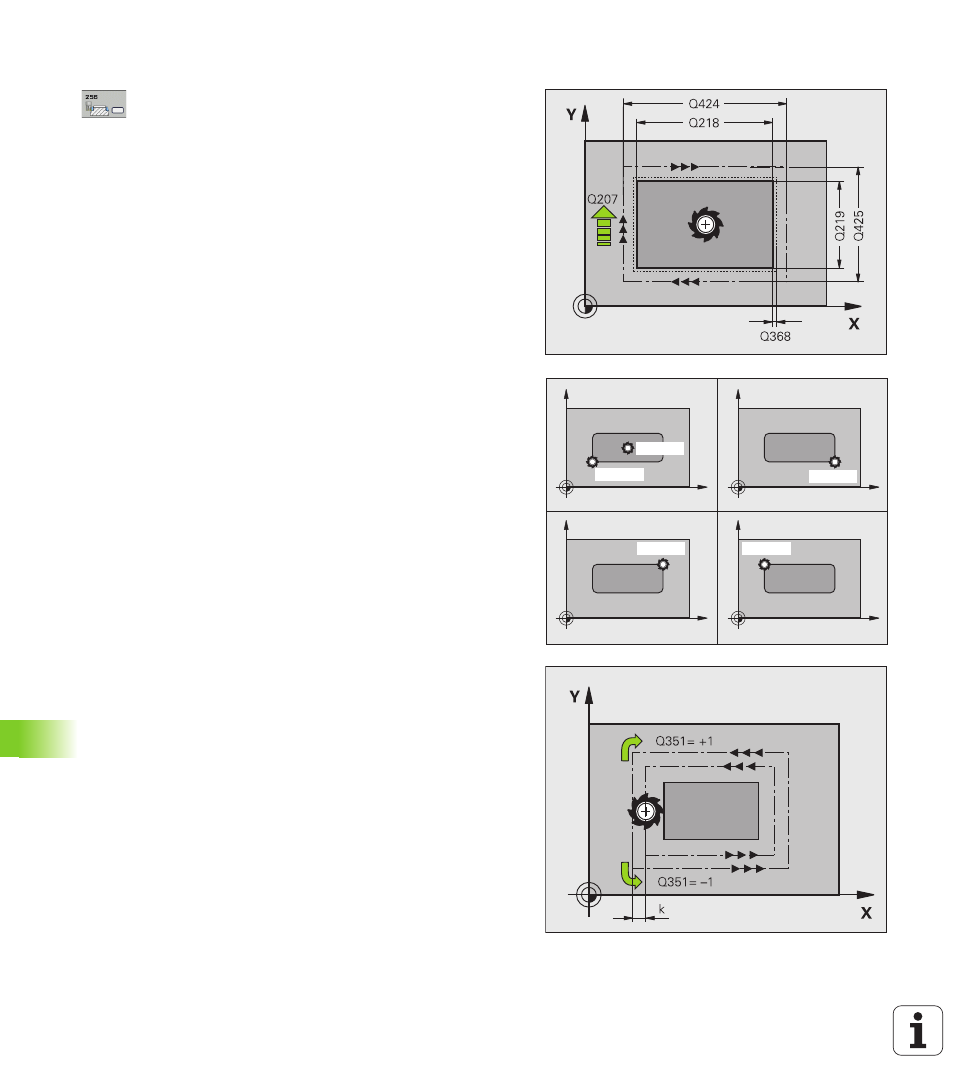

7.3 RECHTECKZAPFEN (Zyklus 256)
Zyklusparameter
 Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das Schlichtaufmaß (Q368)
definiert ist
 1. Seiten-Länge Q218: Länge des Zapfens, parallel
zur Hauptachse der Bearbeitungs-ebene.
Eingabebereich 0 bis 99999,9999
 Rohteilmaß Seitenlänge 1 Q424: Länge des
Zapfenrohteils, parallel zur Hauptachse der
Bearbeitungsebene. Rohteilmaß Seitenlänge 1
größer als 1. Seiten-Länge eingeben. Die TNC führt
mehrere seitliche Zustellungen aus, wenn die
Differenz zwischen Rohteilmaß 1 und Fertigmaß
1größer ist als die erlaubte seitliche Zustellung
(Werkzeug-Radius mal Bahn-Überlappung Q370). Die
TNC berechnet immer eine konstante seitliche
Zustellung. Eingabebereich 0 bis 99999,9999
 2. Seiten-Länge Q219: Länge des Zapfens, parallel
zur Nebenachse der Bearbeitungs-ebene.
Rohteilmaß Seitenlänge 2 größer als 2. Seiten-
Länge eingeben. Die TNC führt mehrere seitliche
Zustellungen aus, wenn die Differenz zwischen
Rohteilmaß 2 und Fertigmaß 2 größer ist als die
erlaubte seitliche Zustellung (Werkzeug-Radius mal
Bahn-Überlappung Q370). Die TNC berechnet immer
eine konstante seitliche Zustellung. Eingabebereich
0 bis 99999,9999
 Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zapfengrund. Eingabebereich
-99999,9999 bis 99999,9999
 Zapfenlage Q367: Lage des Zapfens bezogen auf die
Position des Werkzeuges beim Zyklus-Aufruf:
0: Werkzeugposition = Zapfenmitte
1: Werkzeugposition = Linke untere Ecke
2: Werkzeugposition = Rechte untere Ecke
3: Werkzeugposition = Rechte obere Ecke
4: Werkzeugposition = Linke obere Ecke
 Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
 Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FMAX, FAUTO, FU, FZ
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
