HEIDENHAIN TNC 128 383
15.6 PUNKTEMUS
TER A
U
F LINIEN (Zyklus 221)
15.6 PUNKTEMUSTER AUF LINIEN
(Zyklus 221)

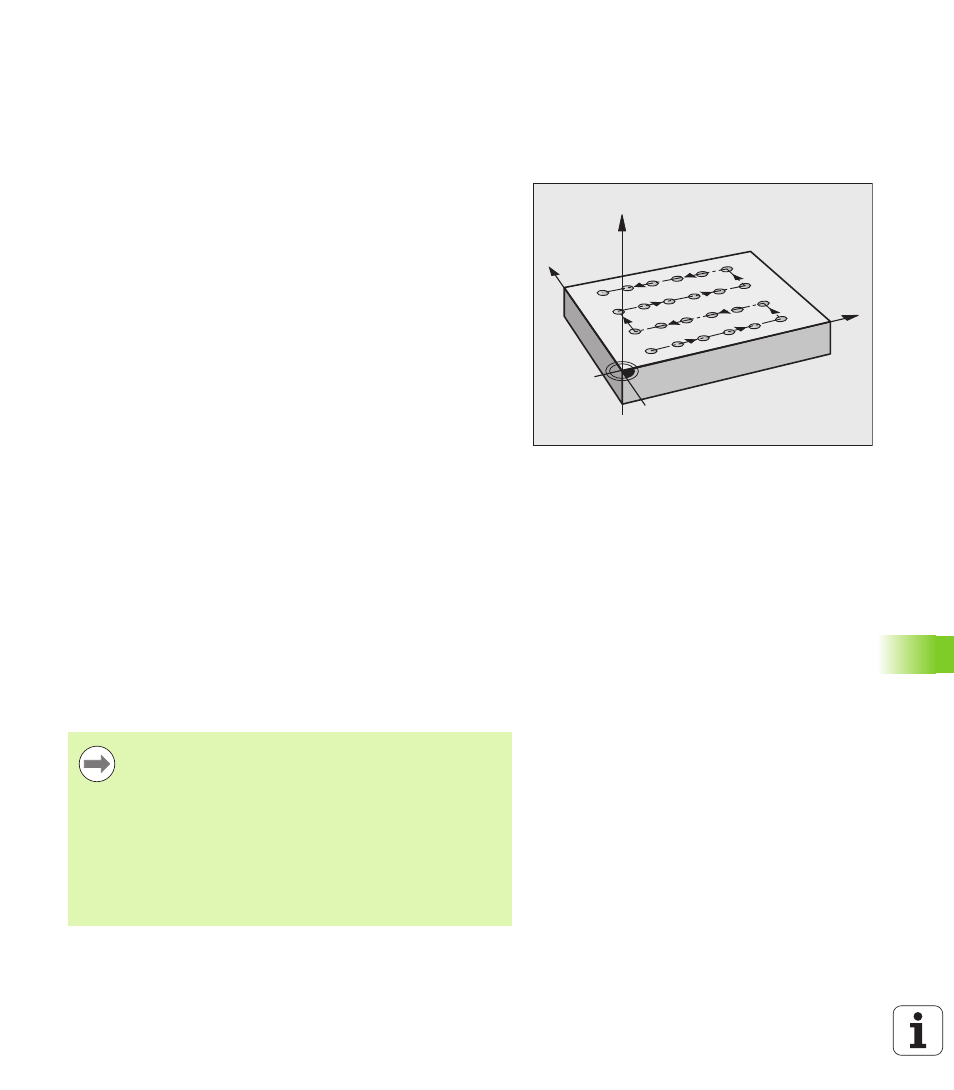

Zyklusablauf
1 Die TNC positioniert das Werkzeug automatisch von der aktuellen
Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
 2. Sicherheits-Abstand anfahren (Spindelachse)
 Startpunkt in der Bearbeitungsebene anfahren
 Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug in positiver
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung; das Werkzeug steht dabei auf Sicherheits-Abstand
(oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen auf
der ersten Zeile ausgeführt sind; das Werkzeug steht am letzten
Punkt der ersten Zeile
5 Danach fährt die TNC das Werkzeug zum letzten Punkt der
zweiten Zeile und führt dort die Bearbeitung durch
6 Von dort aus positioniert die TNC das Werkzeug in negativer
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung
7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt der
nächsten Zeile
9 In einer Pendelbewegung werden alle weiteren Zeilen
abgearbeitet
Beim Programmieren beachten!
X
Y
Z
Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus 221 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen mit dem Zyklus
221 kombinieren, wirken der Sicherheits-Abstand, die
Werkstück-Oberfläche, der 2. Sicherheits-Abstand und die
Drehlage aus Zyklus 221.
Wenn Sie den Zyklus 254 Runde Nut in Verbindung mit
Zyklus 221 verwenden, dann ist die Nutlage 0 nicht
erlaubt.
