448 Zyklen: Koordinaten-Umrechnungen
1
8
.3 NULLPUNKT
-V
ersc
hiebung mit Nullpunkt-T
a
bellen (Zyklus
7
)

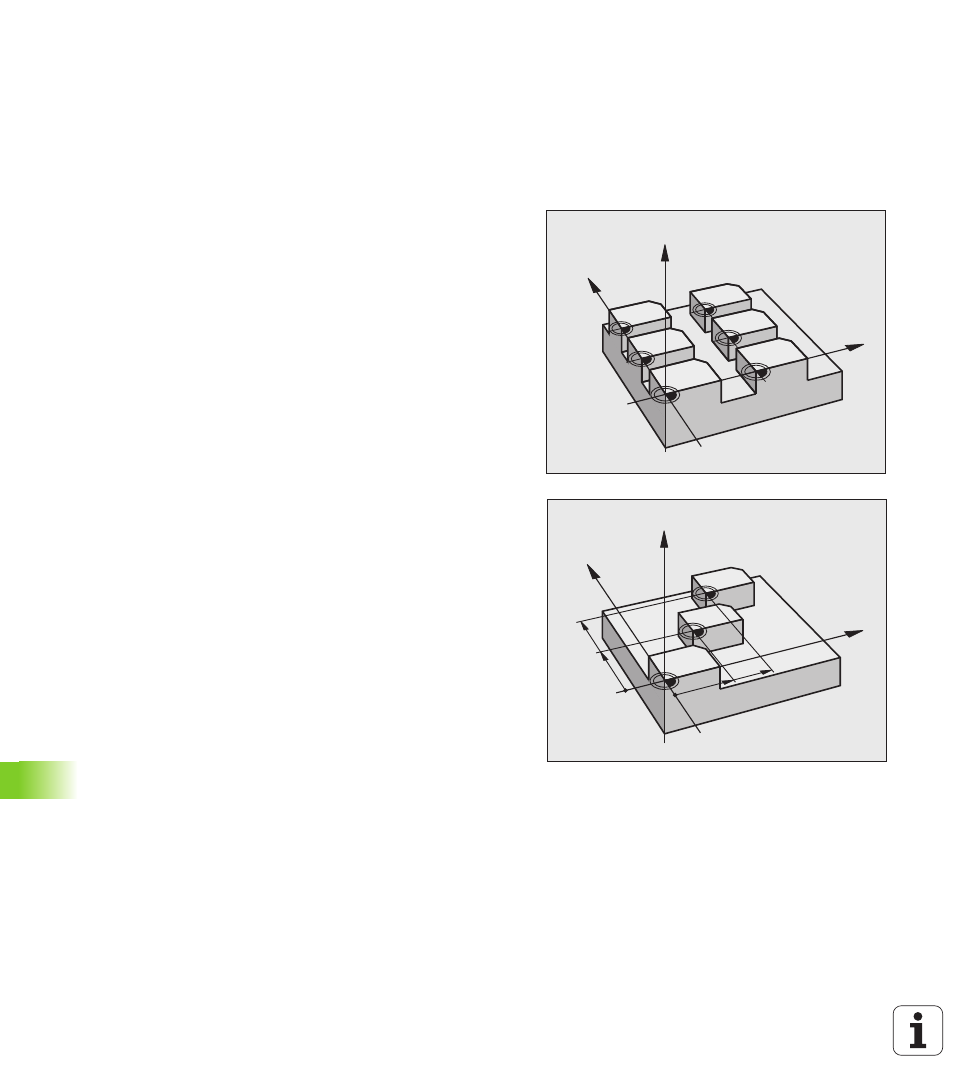

18.3 NULLPUNKT-Verschiebung
mit Nullpunkt-Tabellen
(Zyklus 7)
Wirkung
Nullpunkt-Tabellen setzen Sie z.B. ein bei
 häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
 häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
Rücksetzen
 Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen
 Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen
Status-Anzeigen
In der zusätzlichen Status-Anzeige werden folgende Daten aus der
Nullpunkt-Tabelle angezeigt:
 Name und Pfad der aktiven Nullpunkt-Tabelle
 Aktive Nullpunkt-Nummer
 Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer
N
0
N
2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N 2
N 1
1
2
1
2
