Grundlagen

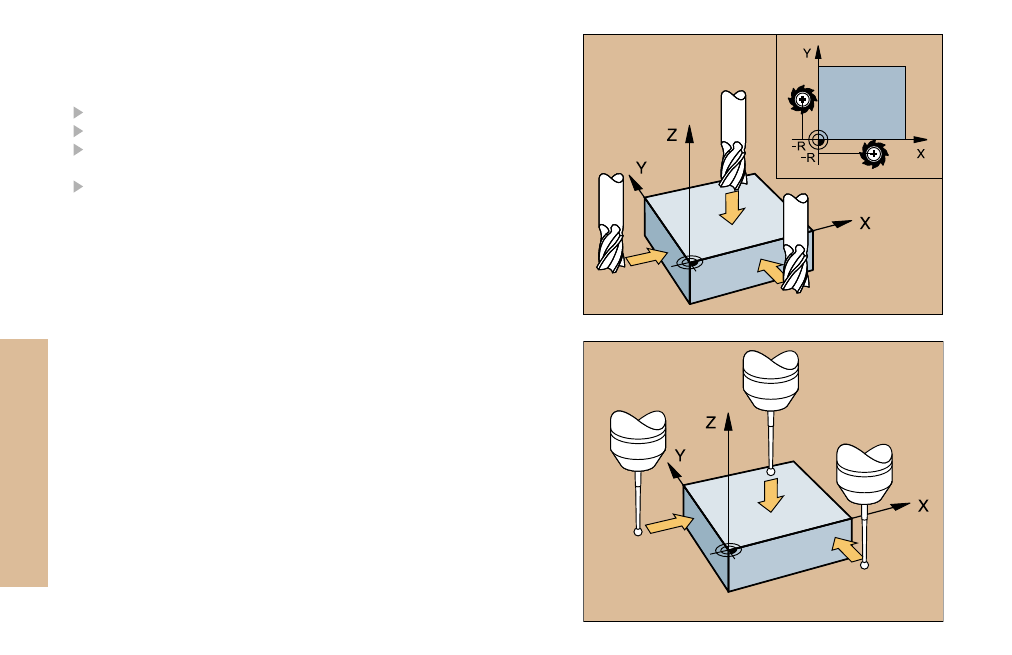

Bezugspunkt-Setzen ohne 3D-Tastsystem
Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordinaten
einer bekannten Werkstück-Position gesetzt:
Nullwerkzeug mit bekanntem Radius einwechseln
Betriebsart Manueller Betrieb oder El. Handrad wählen
Bezugsfläche in der Werkzeugachse ankratzen und Werkzeug-Länge
eingeben
Bezugsflächen in der Bearbeitungs-Ebene ankratzen und Position des
Werkzeug-Mittelpunkts eingeben
Einrichten und Messen mit 3D-Tastsystemen
Besonders schnell, einfach und genau erfolgt das Einrichten der Maschi-
ne mit einem HEIDENHAIN 3D-Tastsystem.
Neben Antast-Funktionen zum Rüsten der Maschine in den Betriebsar-
ten Manuell und El. Handrad, stehen in den Programmlauf-Betriebsarten
eine Vielzahl von Meßzyklen zur Verfügung (siehe auch Benutzer-
Handbuch Tastsystem-Zyklen):
Meßzyklen zur Erfassung und Kompensation einer Werkstück-
Schieflage
Meßzyklen zum automatischen Setzen eines Bezugspunktes
Meßzyklen zur automatischen Werkstück-Vermessung mit Toleranz-
vergleich und automatischer Werkzeug-Korrektur
