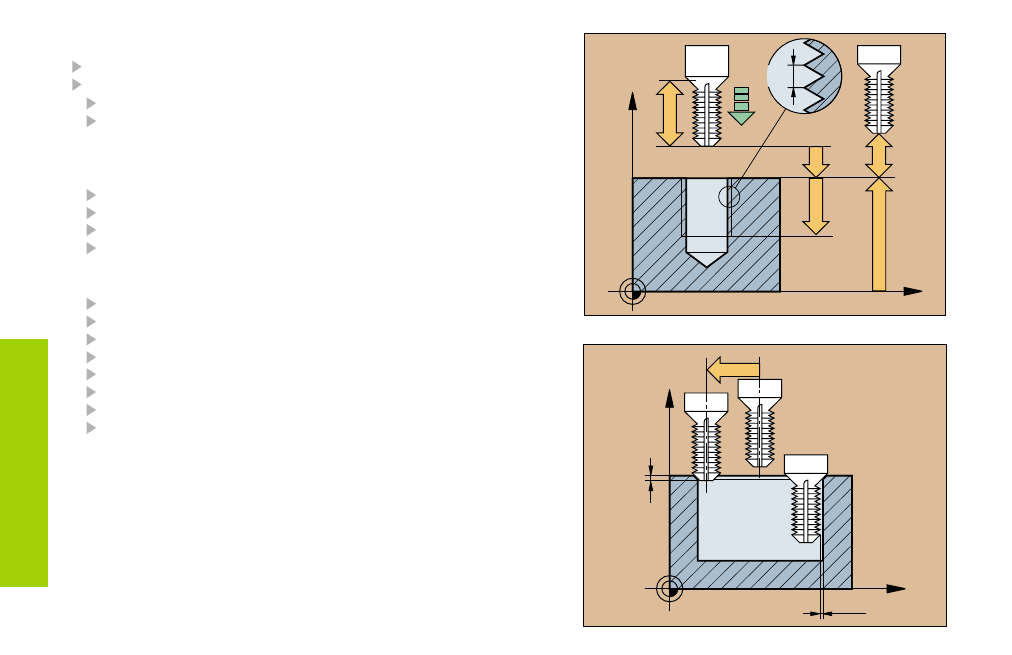

SENKGEWINDEFRAESEN (263)
Vorpositionieren in der Bohrungsmitte mit R0
CYCL DEF: Zyklus 263 SENKGEWINDEFRAESEN wählen
Soll-Durchmesser des Gewindes: Q335
Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
• Rechtsgewinde: +
• Linksgewinde: –
Gewindetiefe: Abstand Werkstück-Oberfläche – Gewindeende: Q201
Senktiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q356
Vorschub Vorpositionieren: Q253
Fräsart: Q351
• Gleichlauf: +1
• Gegenlauf: –1
Sicherheits-Abstand: Q200
Sicherheits-Abstand Seite: Q357
Senktiefe stirnseitig: Q358
Versatz Senken stirnseitig: Q359
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Vorschub Senken: Q254
Vorschub Fräsen: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
