Punktemuster
Punktemuster

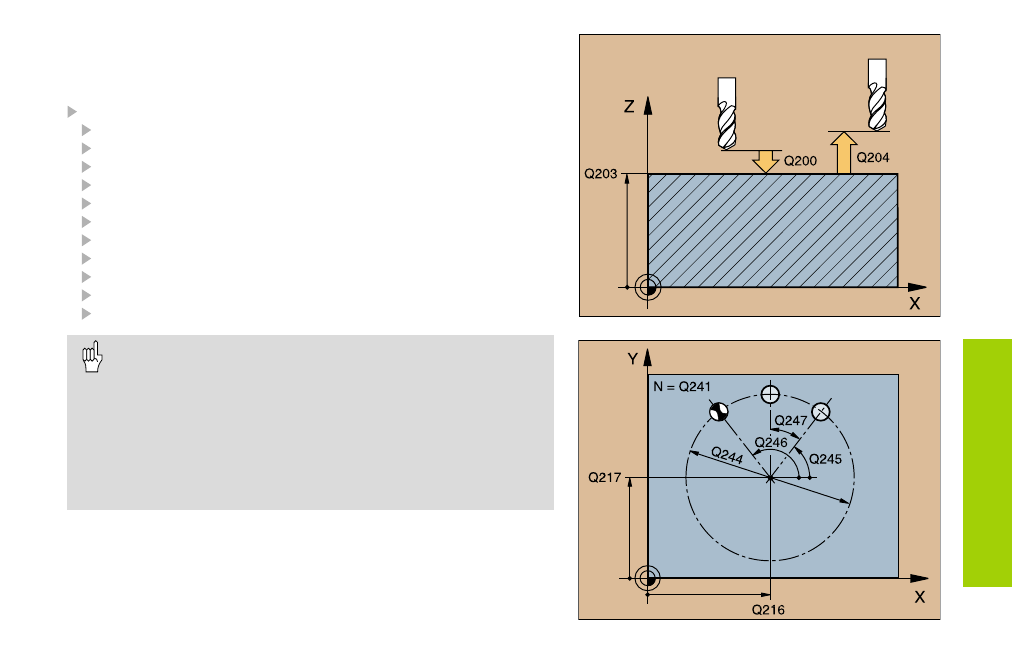

PUNKTEMUSTER AUF KREIS (220)
CYCL DEF: Zyklus 220 PUNKTEMUSTER AUF KREIS wählen
Mitte 1. Achse: Q216
Mitte 2. Achse: Q217
Teilkreis-Durchmesser: Q244
Startwinkel: Q245
Endwinkel: Q246
Winkelschritt: Q247
Anzahl Bearbeitungen: Q241
Sicherheits-Abstand: Q200
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Fahren auf Sichere Höhe: Q301
• Zyklus 220 PUNKTEMUSTER AUF KREIS wirkt ab seiner
Definition!
• Zyklus 220 ruft automatisch den zuletzt definierten
Bearbeitungs-Zyklus.!
• Mit Zyklus 220 können Sie folgende Zyklen kombinieren:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207, 208,
209, 212, 213, 214, 215, 262, 263, 264, 265, 267
• Sicherheits-Abstand, Koord. Werkstück-Oberfläche
und 2. Sicherheits-Abstand wirken immer aus Zyklus 220!
Die TNC positioniert das Werkzeug in der Werkzeug-Achse und in der
Bearbeitungsebene automatisch vor.
