Digitalisieren

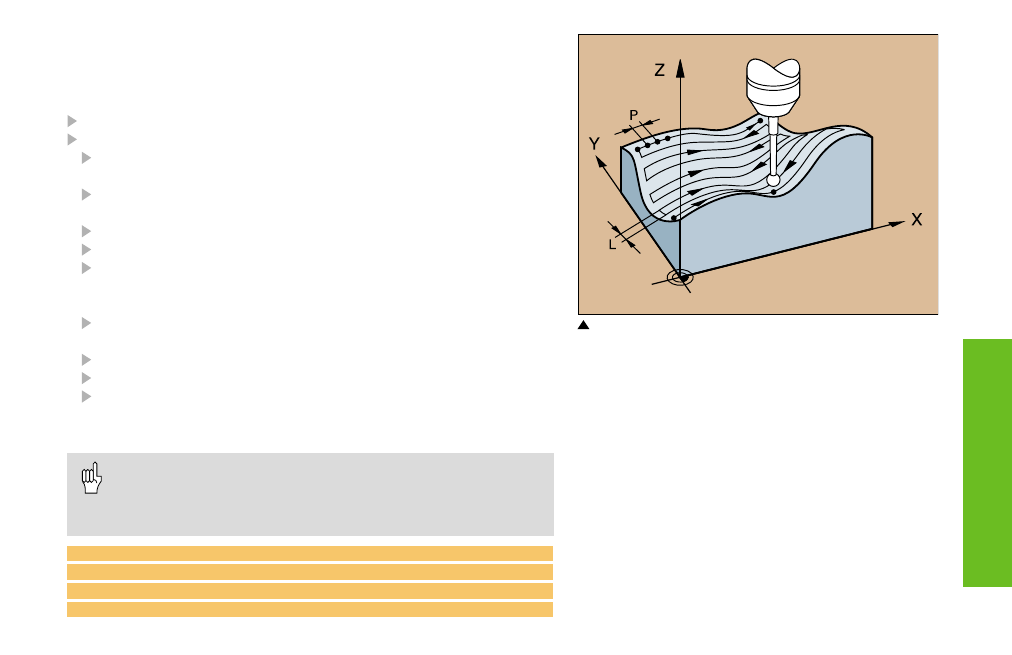

P: P. ABST= Punktabstand
L: L. ABST = Linienabstand
Digitalisier-Zyklus MAEANDER (16)
Mit Zyklus 16 MAEANDER läßt sich eine 3D-Form mäanderförmig
digitalisieren.
Zyklus 5 BEREICH oder 15 BEREICH definieren
TOUCH PROBE: Zyklus 16 MAEANDER wählen
Linienrichtung: Koordinatenachse, in deren positiver Richtung
das Tastsystem vom ersten Konturpunkt aus verfährt
Abtastwinkel: Verfahrrichtung des Tastsystems bezogen auf
die Linienrichtung
Vorschub F: Maximaler Digitalisier-Vorschub
Min. Vorschub: Digitalisier-Vorschub für die erste Zeile
Vorschub-Reduzierung an Kanten: Abstand vor steilen Kanten,
an denen die TNC beginnt, den Digitalisier-Vorschub zu
reduzieren
Min. Linienabstand: Minimaler Versatz des Tastsystems an
den Bereichsenden in steilen Konturstücken.
Linienabstand: Versatz des Tastsystems an den Bereichsenden
Max. Punktabstand
Toleranzwert: Die TNC unterdrückt das Speichern von Punkten,
solange ihr Abstand von einer Geraden, die durch die letzen beiden
Punkte definiert ist, kleiner ist als der Toleranzwert.
• Linienabstand und Max. Punktabstand dürfen maximal
20 mm betragen!
• Linienrichtung so festlegen, daß möglichst senkrecht
abgetastet wird!
7 TCH PROBE 16.0 MAEANDER
8 TCH PROBE 16.1 RICHTUNG X WINKEL: +0
9 TCH PROBE 16.2 F1500 FMIN 500 ABST 0.5
MIN.L.ABST:0.2 L.ABST:0.5 P.ABST:0.5 TOL:0.1
