SL-Zyklen
ZYLINDER-MANTEL (27)
Der Zyklus erfordert einen Fräser mit Stirnzahn über Mitte
schneidend (DIN 844)!

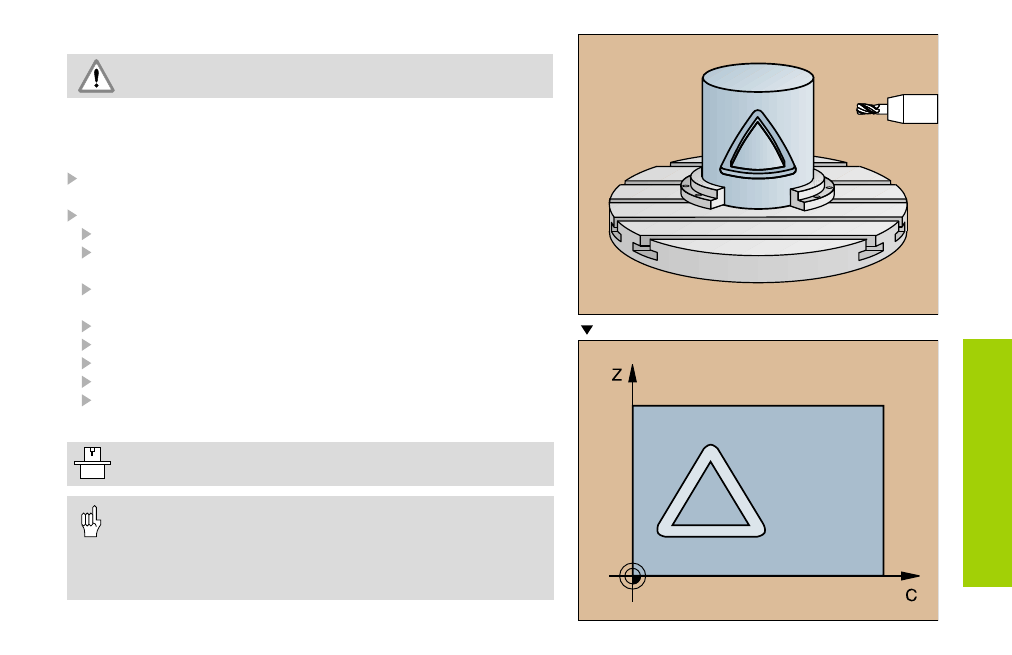

Mit dem Zyklus 27 ZYLINDER-MANTEL läßt sich eine zuvor auf der
Abwicklung definierte Kontur auf den Mantel eines Zylinders übertragen.
Kontur in einem Unterprogramm definieren und über Zyklus 14
KONTUR festlegen
CYCL DEF: Zyklus 27 ZYLINDER-MANTEL auswählen
Frästiefe Q1
Schlichtaufmaß Seite Q3: Schlicht-Aufmaß (Q3>0 oder Q3<0
eingeben)
Sicherheits-Abstand Q6: Abstand zwischen Werkzeug und
Werkstück-Oberfläche
Zustell-Tiefe Q10
Vorschub Tiefenzustellung Q11
Vorschub Fräsen Q12
Zylinderradius Q16: Radius des Zylinders
Bemaßungsart? Grad=0 mm/inch=1 Q17: Koordinaten im
Unterprogramm in Grad oder mm
Maschine und TNC müssen vom Hersteller für den Zyklus
ZYLINDER-MANTEL vorbereitet sein!
Das Werkstück muß zentrisch aufgespannt sein!
Die Werkzeug-Achse muß senkrecht zur Rundtisch-Achse
stehen!
Zyklus 14 KONTUR darf nur eine Label-Nummer enthalten!
Unterprogramm darf maximal 128 Geradenstücke enthalten!
Abwicklung
