Digitalisieren
Digitalisier-Zyklus ZEILE (18)
Mit Zyklus 18 ZEILE läßt sich eine 3D-Form zeilenweise digitalisieren.

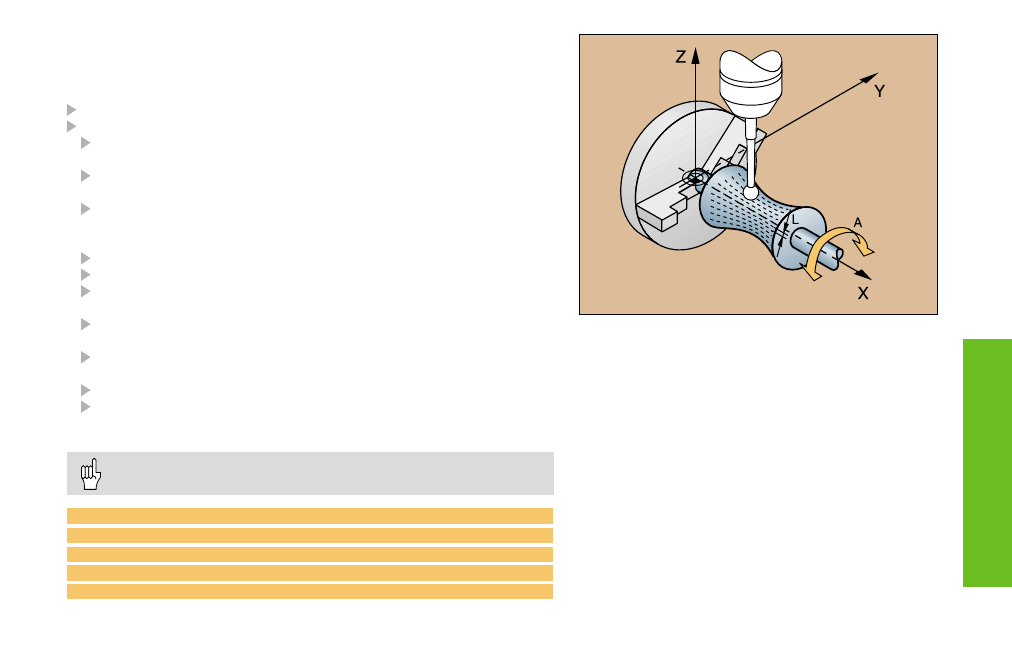

Hauptanwendung: Digitalisieren mit Drehachsen
Zyklus 5 BEREICH oder 15 BEREICH definieren
TOUCH PROBE: Zyklus 18 ZEILE wählen
Zeilenrichtung: Koordinatenachse der Bearbeitungsebene,
zu der das Tastsystem parallel verfährt.
Abtastwinkel: Verfahrrichtung des Tastsystems bezogen
auf die Zeilenrichtung
Höhe für Vorschubreduzierung: Koordinate in der Werkzeugachse,
bei der die TNC bei jedem Zeilenanfang vom Eilgang auf den Antast-
Vorschub umschaltet.
Vorschub F: Maximaler Digitalisier-Vorschub
Min. Vorschub: Digitalisier-Vorschub für die erste Zeile
Vorschub-Reduzierung an Kanten: Abstand vor steilen Kanten,
an denen die TNC beginnt, den Digitalisier-Vorschub zu reduzieren
Min. Linienabstand: Minimaler Versatz des Tastsystems am
Ende einer Höhenlinie in flachen Konturstücken
Linienabstand und Richtung: Versatz des Tastsystems,
wenn es den Startpunkt einer Höhenlinie wieder erreicht
Max. Punktabstand
Toleranzwert: Die TNC unterdrückt das Speichern von Punk-
ten, solange ihr Abstand von einer Geraden, die durch die letzen
beiden Punkte definiert ist, kleiner ist als der Toleranzwert.
Linienabstand und Max. Punktabstand dürfen maximal 20 mm
betragen!
10 TCH PROBE 18.0 ZEILE
11 TCH PROBE 18.1 RICHTUNG X
WINKEL:+0 HOEHE:+125
12 TCH PROBE 18.2 F1000 FMIN 400 ABST 0.5
MIN.L.ABST:0.2 L.ABST:0.5 P.ABST:0.5 TOL:0.1
