SL-Zyklen
SL-Zyklen
Allgemeines

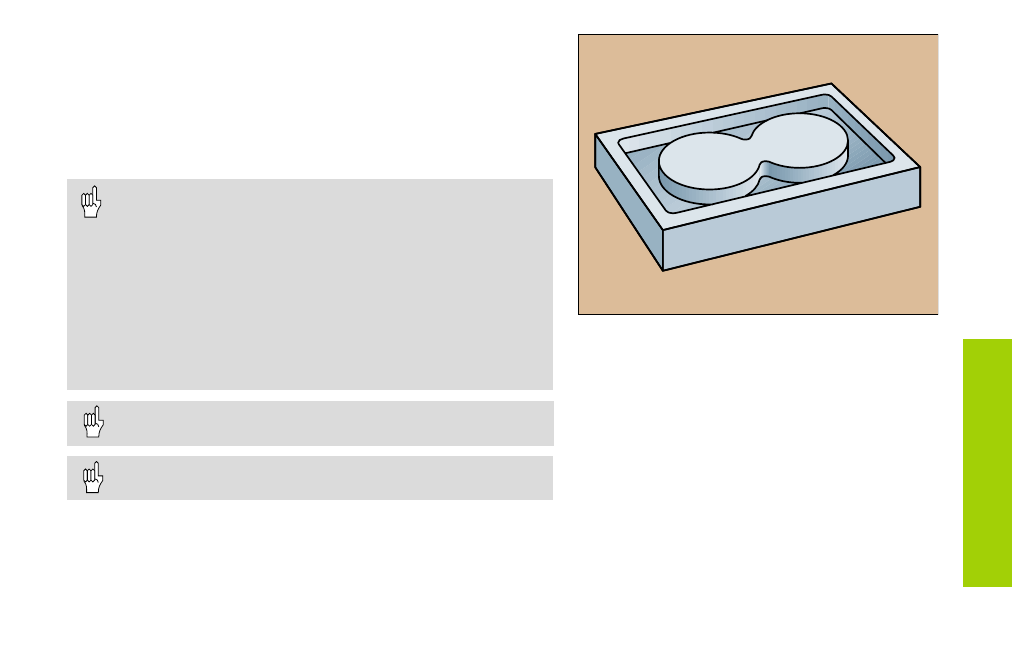

SL-Zyklen sind dann vorteilhaft, wenn sich Konturen aus mehreren
Teilkonturen zusammensetzen (maximal 12 Inseln oder Taschen).
Die Teilkonturen werden in Unterprogrammen definiert.
Für die Teilkonturen ist zu beachten:
Bei einer Tasche wird die Kontur innen umlaufen,
bei einer Insel außen!
An- und Wegfahrbewegungen sowie Zustellungen
in der Werkzeug-Achse können nicht programmiert
werden!
In Zyklus 14 KONTUR aufgelistete Teilkonturen müssen
jeweils geschlossene Konturen ergeben!
Der Speicher für einen SL-Zyklus ist begrenzt. So können
in einem SL-Zyklus z.B. maximal 128 Geraden-Sätze
programmiert werden.
Die Kontur für den Zyklus 25 KONTURZUG darf nicht
geschlossen sein!
Vor dem Programmlauf eine grafische Simulation durchführen.
Sie zeigt, ob die Konturen richtig definiert wurden!
