Zyklen zur Koordinaten-Umrechnung

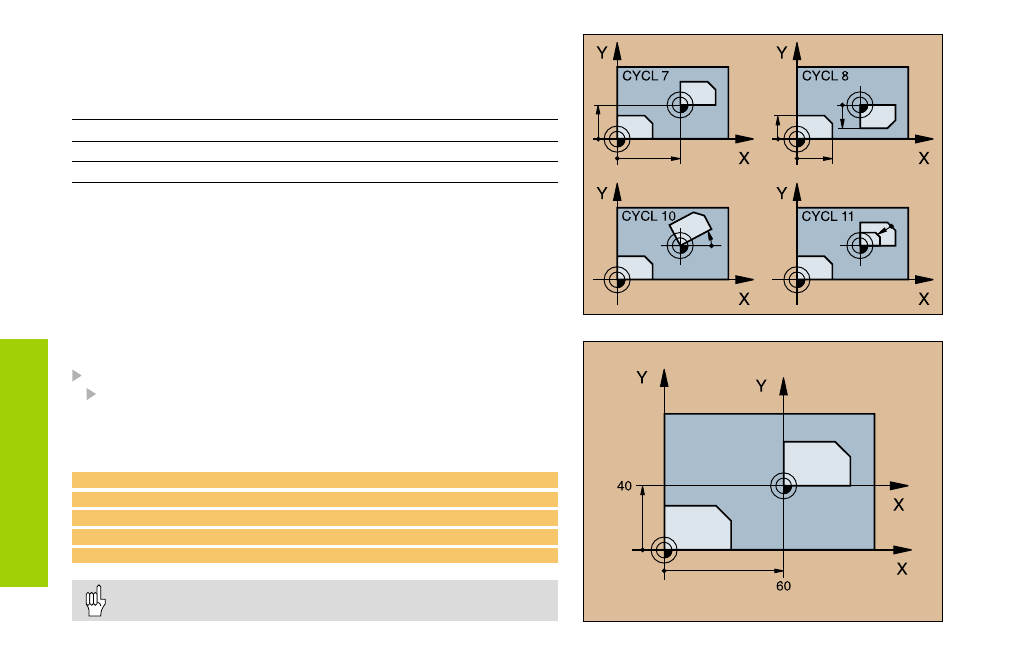

Mit den Zyklen zur Koordinaten-Umrechnung lassen sich Konturen
• verschieben
Zyklus 7 NULLPUNKT
• spiegeln Zyklus 8 SPIEGELN
• drehen (in der Ebene) Zyklus 10 DREHUNG
• aus der Ebene schwenken Zyklus 19 BEARBEITUNGSEBENE
• verkleinern/vergrößern Zyklus 11 MASSFAKTOR
Zyklus 26 MASSFAKTOR ACHSSP.
Die Zyklen zur Koordinaten-Umrechnung sind nach ihrer Definition
solange wirksam, bis sie zurückgesetzt oder neu definiert werden.
Die ursprüngliche Kontur sollte in einem Unterprogramm festgelegt
sein. Eingabe-Werte können sowohl absolut als auch inkremental
angegeben werden.
NULLPUNKT-VERSCHIEBUNG (7)
CYCL DEF: Zyklus 7 NULLPUNKT-VERSCHIEBUNG wählen
Koordinaten des neuen Nullpunkts oder Nummer des Nullpunkts
aus der Nullpunkt-Tabelle eingeben
Nullpunktverschiebung rücksetzen: Erneute Zyklus-Definition mit
Eingabewerten 0
9 CALL LBL1
Bearbeitungs-Unterprogramm aufrufen
10 CYCL DEF 7.0 NULLPUNKT
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+40
13 CALL LBL1
Bearbeitungs-Unterprogramm aufrufen
Nullpunkt-Verschiebung vor anderen Koordinaten-
Umrechnungen durchführen!
