48
Zyklen
zur
Herstellung
von
Bohrungen
und
Gewinden

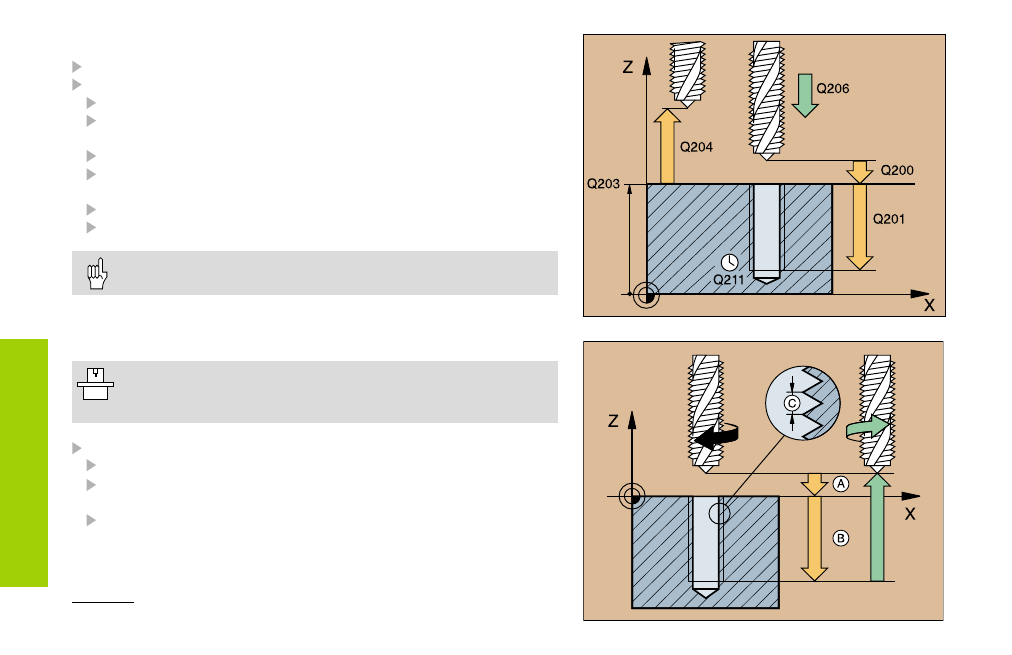

GEWINDEBOHREN GS* (17) ohne Ausgleichsfutter
• Maschine und TNC müssen vom Hersteller für das
Gewindebohren ohne Ausgleichsfutter vorbereitet sein!
• Bearbeitung wird mit geregelter Spindel ausgeführt!
CYCL DEF: Zyklus 17 GEWINDEBOHREN GS wählen
Sicherheits-Abstand: A
Bohrtiefe: Gewindelänge = Abstand zwischen
Werkstück-Oberfläche und Gewinde-Ende: B
Gewindesteigung: C
Das Vorzeichen legt Rechts- und Linksgewinde fest:
• Rechtsgewinde: +
• Linksgewinde: –
* Geregelte Spindel
GEWINDEBOHREN NEU (206) mit Ausgleichsfutter
Längenausgleichsfutter einwechseln
CYCL DEF: Zyklus 206 GEWINDEBOHREN NEU wählen
Sicherheits-Abstand: Q200
Bohrtiefe: Gewindelänge = Abstand zwischen
Werkstück-Oberfläche und Gewinde-Ende: Q201
Vorschub F = Spindeldrehzahl S x Gewindesteigung P: Q206
Verweilzeit unten (Wert zwischen 0 und 0,5 Sekunden) eingeben:
Q211
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Für Rechtsgewinde ist die Spindel mit M3 zu aktivieren, für
Linksgewinde mit M4!
