22
Bahnfunktionen

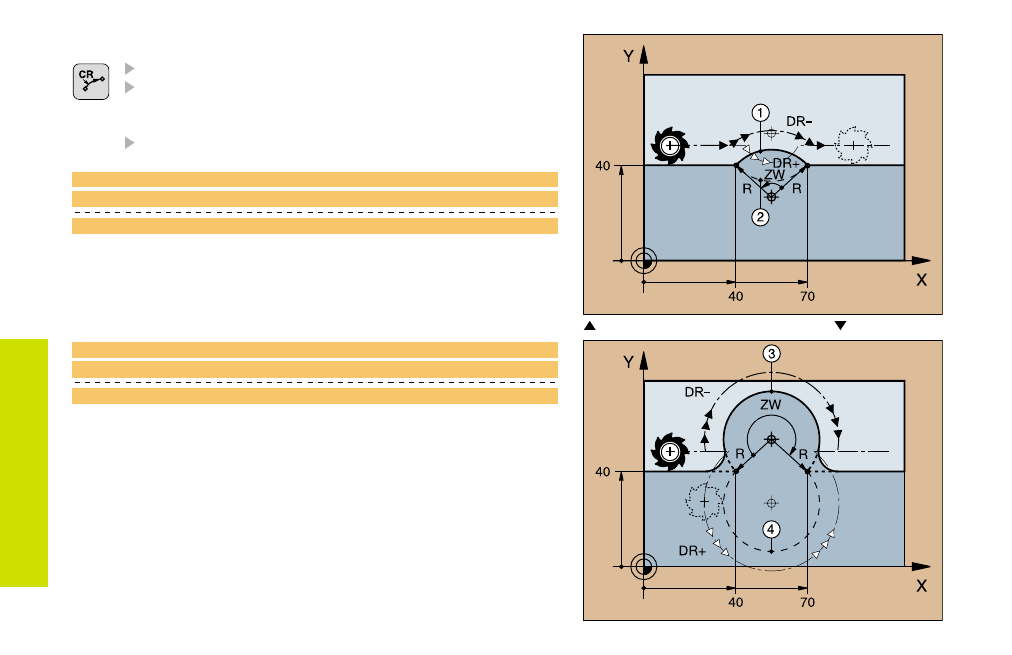

Bogen 1 und 2 Bogen 3 und 4
10 L X+40 Y+40 RL F200 M3
Kreisbogen-Startpunkt
11 CR X+70 Y+40 R-20 DR-
Bogen 3 oder
11 CR X+70 Y+40 R-20 DR+
Bogen 4
Kreisbahn CR mit Radius-Angabe
Koordinaten des Kreisbogen-Endpunkts
Radius R
großer Kreisbogen: ZW > 180, R negativ
kleiner Kreisbogen: ZW < 180, R positiv
Drehsinn DR
10 L X+40 Y+40 RL F200 M3
Kreisbogen-Startpunkt
11 CR X+70 Y+40 R+20 DR- Bogen 1 oder
11 CR X+70 Y+40 R+20 DR+ Bogen 2
