SL-Zyklen

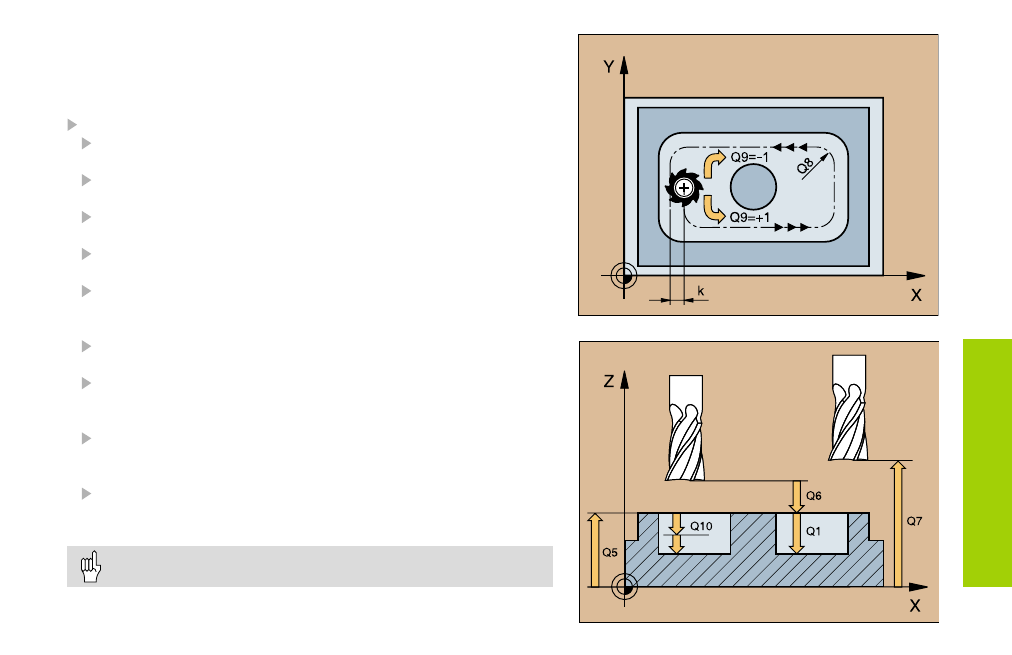

KONTUR-DATEN (20)
In Zyklus 20 KONTUR-DATEN werden Bearbeitungs-Informationen für
die Zyklen 21 bis 24 festgelegt.
CYCL DEF: Zyklus 20 KONTUR-DATEN wählen
Frästiefe Q1:
Abstand Werkstück-Oberfläche Taschengrund; inkremental
Bahn-Überlappung Faktor Q2:
Q2 x Werkzeug-Radius ergibt seitliche Zustellung k
Schlichtaufmaß Seite Q3:
Schlichtaufmaß der Taschen-/Inselwände
Schlichtaufmaß Tiefe Q4:
Schlichtaufmaß für den Taschengrund
Koord. Werkstück-Oberfläche Q5:
Koordinate der Werkstück-Oberfläche bezogen auf den
aktuellen Nullpunkt; absolut
Sicherheits-Abst. Q6:
Abstand Werkzeug Werkstück-Oberfläche; inkremental
Sichere Höhe Q7:
Höhe, in der keine Kollision mit dem Werkstück erfolgen kann;
absolut
Innen-Rundungsradius Q8:
Verrundungs-Radius der Werkzeug-Mittelpunktsbahn an den
Innen-Ecken
Drehsinn? Uhrzeigersinn = 1 Q9:
Im Uhrzeigersinn
Q9 = 1
Im Gegenuhrzeigersinn Q9 = +1
Zyklus 20 KONTUR-DATEN wirkt ab seiner Definition!
