HEIDENHAIN TNC 426 (280 476) Pilot - Handbuch (Seite 38)

39
Zyklen
zur
Herstellung
von
Bohrungen
und
Gewinden
Zyklen zur Herstellung von
Bohrungen und Gewinden

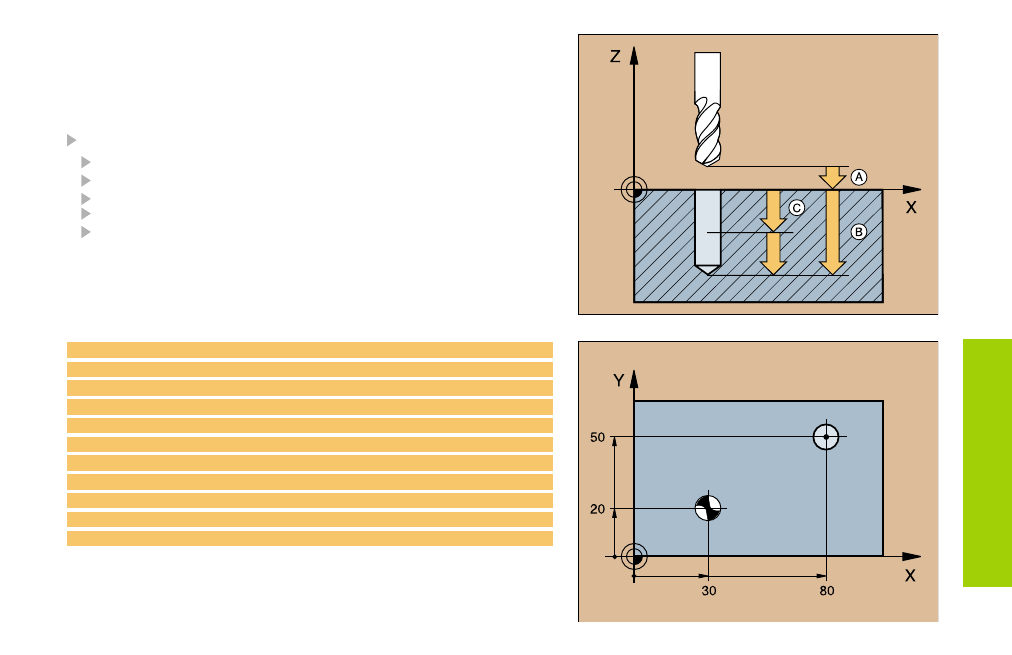

TIEFBOHREN (1)
CYCL DEF: Zyklus 1 TIEFBOHREN wählen
Sicherheits-Abstand: A
Bohrtiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: B
Zustell-Tiefe: C
Verweilzeit in Sekunden
Vorschub F
Bei Bohrtiefe größer oder gleich Zustell-Tiefe verfährt das Werkzeug in
einem Arbeitsgang auf Bohrtiefe.
6 CYCL DEF 1.0 TIEFBOHREN
7 CYCL DEF 1.1 ABST 2
8 CYCL DEF 1.2 TIEFE -15
9 CYCL DEF 1.3 ZUSTLG 7.5
10 CYCL DEF 1.4 V.ZEIT 1
11 CYCL DEF 1.5 F80
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 L Z+2 FMAX M99
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
