20
Bahnfunktionen
Ecken-Runden
Kreisbogen-Anfang und -Ende bilden tangentiale Übergänge mit dem
vorhergehenden und nachfolgenden Konturelement.
Radius R des Kreisbogens
Vorschub F für das Ecken-Runden

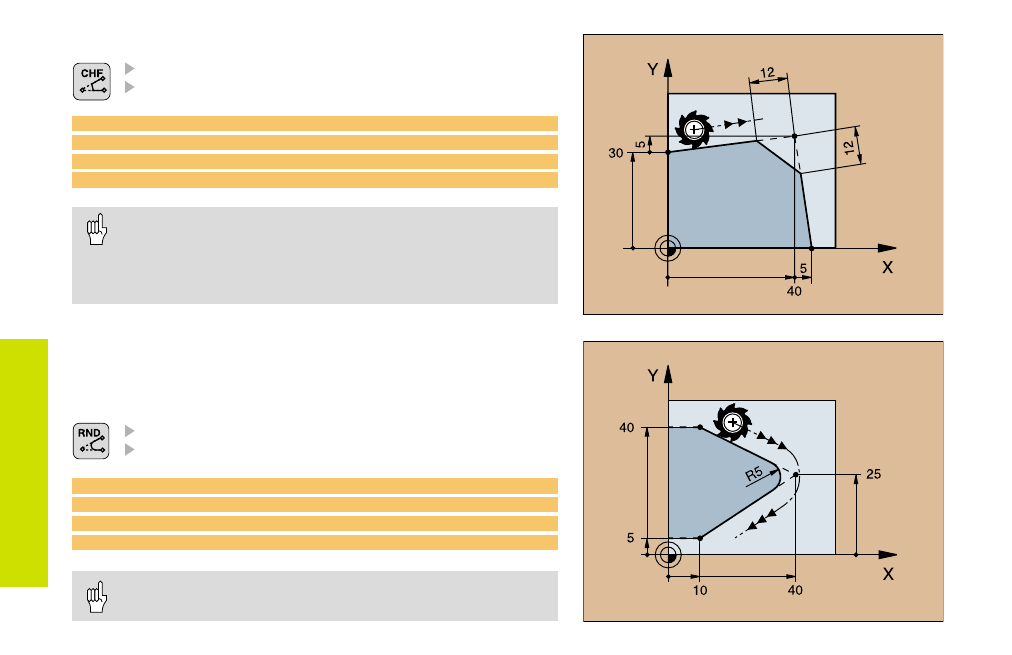

Fase zwischen zwei Geraden einfügen
Länge des Fasen-Abschnitts
Vorschub F für die Fase
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
• Eine Kontur kann nicht mit einem CHF-Satz begonnen werden!
• Die Radiuskorrektur vor und nach dem CHF-Satz muß gleich
sein!
• Die Fase muß mit dem aufgerufenen Werkzeug ausführbar
sein!
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Der Rundungskreis muß mit dem aufgerufenen Werkzeug
ausführbar sein!
