Bahnfunktionen
Bahnfunktionen für Positioniersätze
Siehe Programmieren: Konturen programmieren.
Vereinbarung
Für die Programmierung der Werkzeug-Bewegung wird grundsätzlich
angenommen, daß sich das Werkzeug bewegt und das Werkstück
stillsteht.
Eingabe der Ziel-Positionen
Ziel-Positionen können in rechtwinkligen oder Polarkoordinaten einge-
geben werden sowohl absolut als auch inkremental, oder gemischt
absolut und inkremental.
Angaben im Positioniersatz
Ein vollständiger Positioniersatz enthält folgende Angaben:
Bahnfunktion
Koordinaten des Konturelement-Endpunkts (Ziel-Position)
Radiuskorrektur RR/RL/R0
Vorschub F
Zusatz-Funktion M
Werkzeug zu Beginn eines Bearbeitungsprogramms so
vorpositionieren, daß eine Beschädigung von Werkzeug und
Werkstück ausgeschlossen ist!

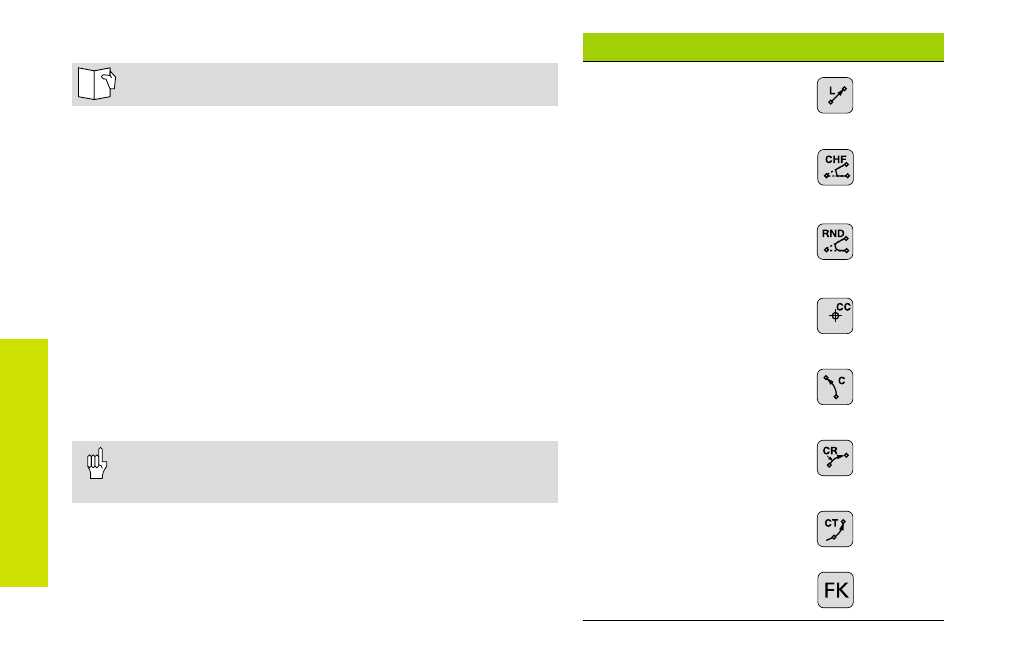

Bahnfunktionen
Gerade
Fase zwischen zwei Geraden
Ecken-Runden
Kreismittelpunkt oder
Pol-Koordinaten eingeben
Kreisbahn um Kreismittel-
punkt CC
Kreisbahn mit Radius-
Angabe
Kreisbahn mit
tangentialem Anschluß an
vorangehendes Konturelement
Freie Kontur-
programmierung FK
Seite 19
Seite 20
Seite 22
Seite 21
Seite 21
Seite 23
Seite 20
Seite 25
