Zyklen
zur
Herstellung
von
Bohrungen
und
Gewinden

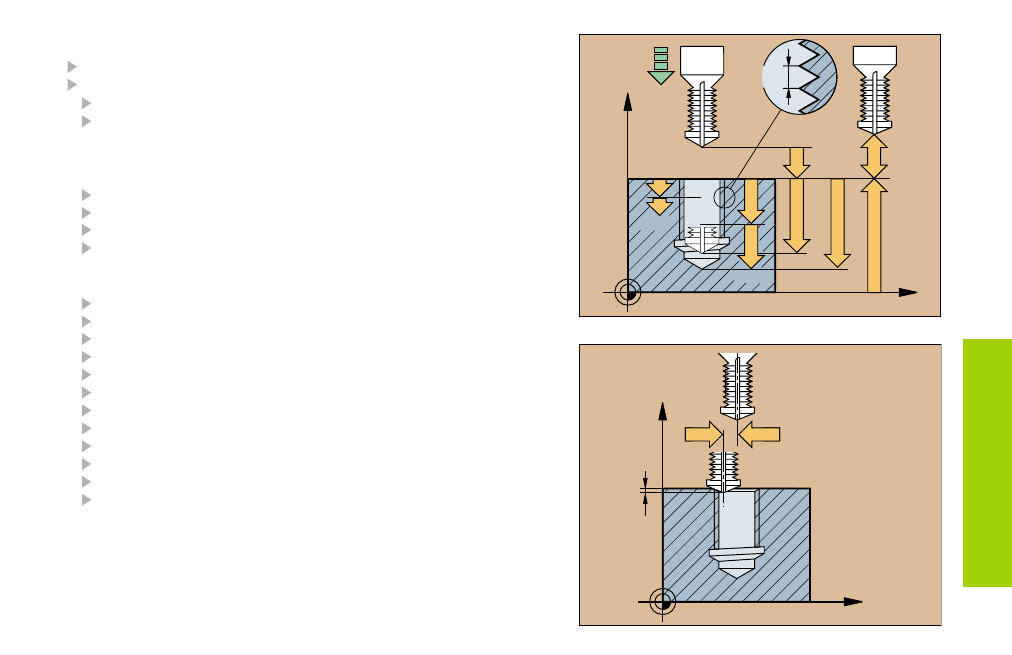

BOHRGEWINDEFRAESEN (264)
Vorpositionieren in der Bohrungsmitte mit R0
CYCL DEF: Zyklus 264 BOHRGEWINDEFRAESEN wählen
Soll-Durchmesser des Gewindes: Q335
Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
• Rechtsgewinde: +
• Linksgewinde: –
Gewindetiefe: Abstand Werkstück-Oberfläche – Gewindeende: Q201
Bohrtiefe Abstand Werkstück-Oberfläche – Bohrungsgrund: Q356
Vorschub Vorpositionieren: Q253
Fräsart: Q351
• Gleichlauf: +1
• Gegenlauf: –1
Zustelltiefe: Q202
Vorhalteabstand oben: Q258
Bohrtiefe bis Spanbruch: Q257
Rückzug bei Spanbruch: Q256
Verweilzeit unten: Q211
Senktiefe stirnseitig: Q358
Versatz Senken stirnseitig: Q359
Sicherheits-Abstand: Q200
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Vorschub Tiefenzustellung: Q206
Vorschub Fräsen: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359 Q359
Q358
