Digitalisieren
P: P. ABST= Punktabstand
L: L. ABST = Linienabstand

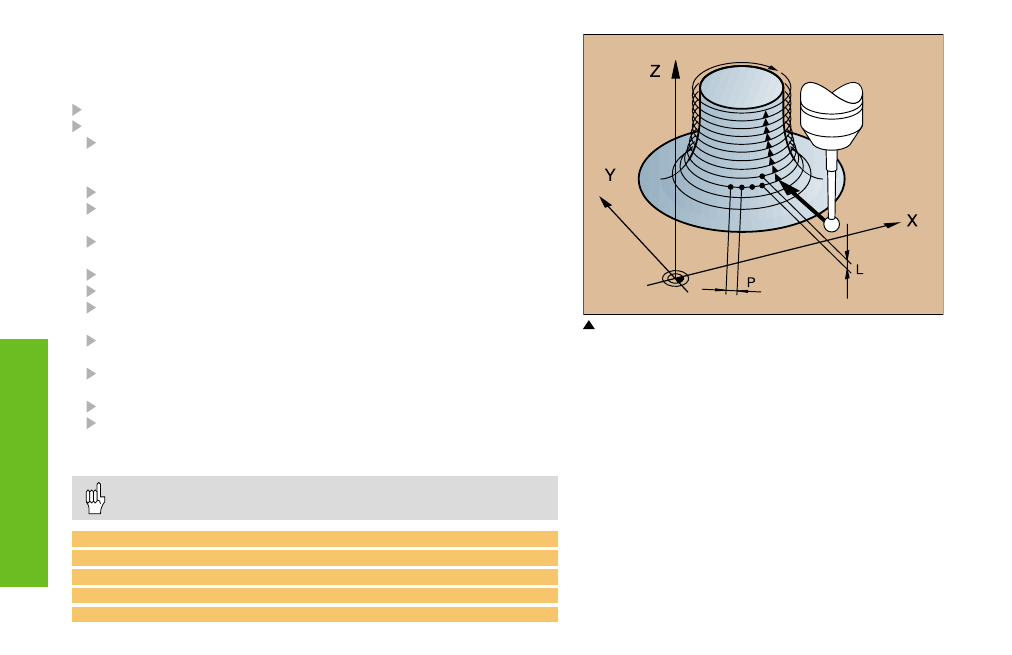

Digitalisier-Zyklus HOEHENLINIEN (17)
Mit Zyklus 17 HOEHENLINIEN läßt sich eine 3D-Form stufenweise
digitalisieren.
Zyklus 5 BEREICH oder 15 BEREICH definieren
TOUCH PROBE: Zyklus 17 HOEHENLINIEN wählen
Zeitbegrenzung: Zeit in Sekunden, in der das Tastsystem den
ersten Antastpunkt nach einem Umlauf erreicht haben muß.
Keine Zeitbegrenzung: 0 eingeben
Startpunkt: Koordinaten des Startpunkts
Startachse und Richtung: Koordinaten-Achse und -Richtung,
auf der das Tastsystem die Form anfährt
Anfangsachse und Richtung: Koordinaten-Achse und -Richtung,
auf der das Tastsystem mit dem Digitalisieren beginnt
Vorschub F: Maximaler Digitalisier-Vorschub
Min. Vorschub: Digitalisier-Vorschub für die erste Zeile
Vorschub-Reduzierung an Kanten: Abstand vor steilen Kanten,
an denen die TNC beginnt, den Digitalisier-Vorschub zu reduzieren
Min. Linienabstand: Minimaler Versatz des Tastsystems am
Ende einer Höhenlinie in flachen Konturstücken
Linienabstand und Richtung: Versatz des Tastsystems,
wenn es den Startpunkt einer Höhenlinie wieder erreicht
Max. Punktabstand
Toleranzwert: Die TNC unterdrückt das Speichern von Punk-
ten, solange ihr Abstand von einer Geraden, die durch die letzen
beiden Punkte definiert ist, kleiner ist als der Toleranzwert.
Linienabstand und Max. Punktabstand dürfen maximal 20 mm
betragen!
10 TCH PROBE 17.0 HOEHENLINIEN
11 TCH PROBE 17.1 ZEIT:200 X+50 Y+0
12 TCH PROBE 17.2 ANFAHRFOLGE Y+/X+
13 TCH PROBE 17.3 F1000 FMIN 400 ABST 0.5
MIN.L.ABST: 0.2 L.ABST:0.5 P.ABST:0.5 TOL:0.1
