71
SL-Zyklen

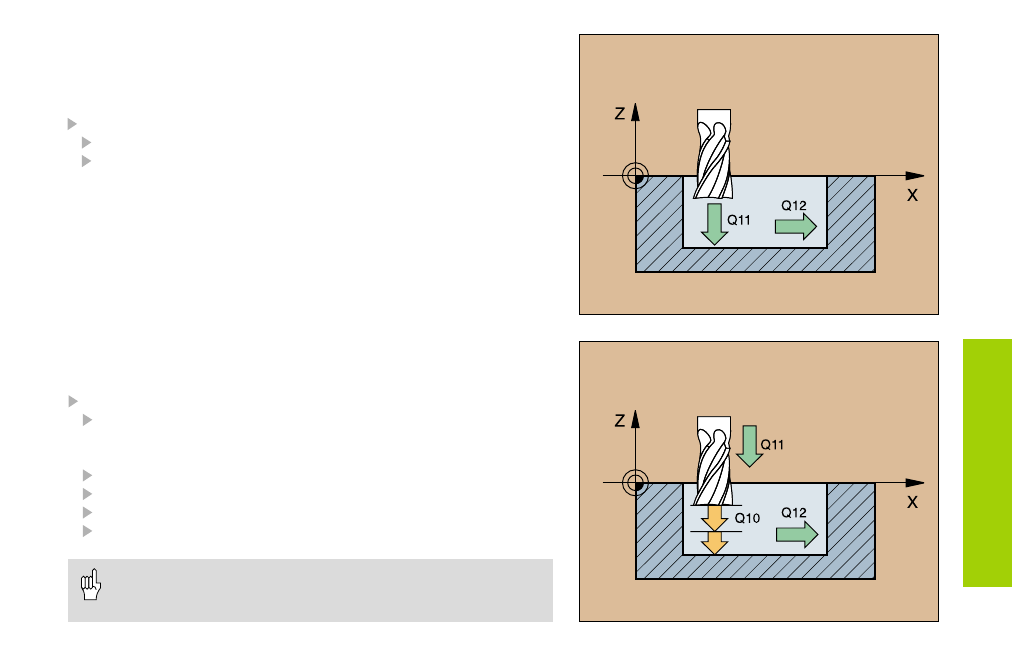

SCHLICHTEN TIEFE (23)
Die zu bearbeitende Ebene wird um das Schlichtaufmaß Tiefe
konturparallel geschlichtet.
CYCL DEF: Zyklus 23 SCHLICHTEN TIEFE wählen
Vorschub Tiefenzustellung Q11
Vorschub Ausräumen Q12
SCHLICHTEN SEITE (24)
Schlichten der einzelnen Teilkonturen.
CYCL DEF: Zyklus 24 SCHLICHTEN SEITE wählen
Drehsinn? Uhrzeigersinn = –1 Q9:
• Im Uhrzeigersinn Q9 = –1
• Im Gegenuhrzeigersinn Q9 = +1
Zustell-Tiefe Q10; inkremental
Vorschub Tiefenzustellung Q11
Vorschub Ausräumen Q12
Schlichtaufmaß Seite Q14: Aufmaß für mehrmaliges Schlichten
• Die Summe Q14 + Schlichtwerkzeug-Radius muß kleiner sein
als die Summe Q3 (Zyklus 20) + Räumwerkzeug-Radius!
• Zyklus 22 RAEUMEN vor Zyklus 24 aufrufen!
