Taschen, Zapfen und Nuten
NUTENFRAESEN (3)
• Der Zyklus erfordert einen Fräser mit Stirnzahn über Mitte
schneidend (DIN 844) oder Vorbohren am Startpunkt!
• Der Fräserdurchmesser darf nicht größer als die Nutbreite
und nicht kleiner als die Hälfte der Nutbreite sein!
Vorpositionieren in die Mitte der Nut und um den Werkzeug-Radius
versetzt in die Nut mit Radiuskorrektur R0

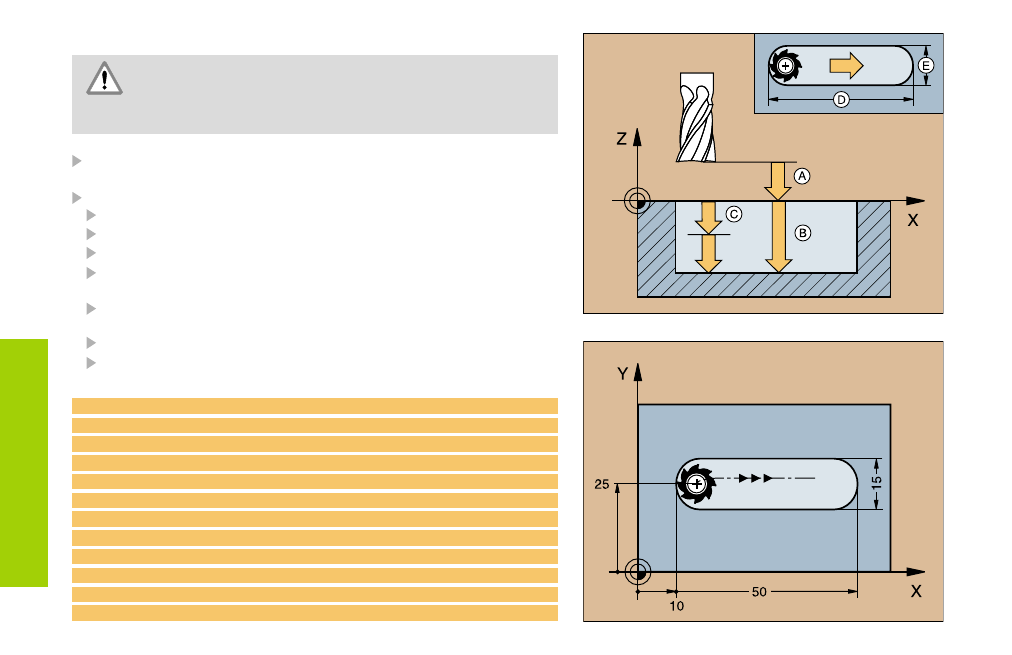

CYCL DEF: Zyklus 3 NUTENFRAESEN wählen
Sicherheits-Abstand: A
Frästiefe: Tiefe der Nut: B
Zustell-Tiefe: C
Vorschub Tiefenzustellung: Verfahrgeschwindigkeit
beim Einstechen
1. Seiten-Länge: Länge der Nut: D
Erste Schnittrichtung durch Vorzeichen festlegen
2. Seiten-Länge: Breite der Nut: E
Vorschub (zum Fräsen)
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 NUTENFRAESEN
13 CYCL DEF 3.1 ABST 2
14 CYCL DEF 3.2 TIEFE -15
15 CYCL DEF 3.3 ZUSTLG 5 F80
16 CYCL DEF 3.4 X50
17 CYCL DEF 3.5 Y15
18 CYCL DEF 3.6 F120
19 L Z+100 R0 FMAX M6
20 L X+16 Y+25 R0 FMAX M3
21 L Z+2 M99
