Punktemuster

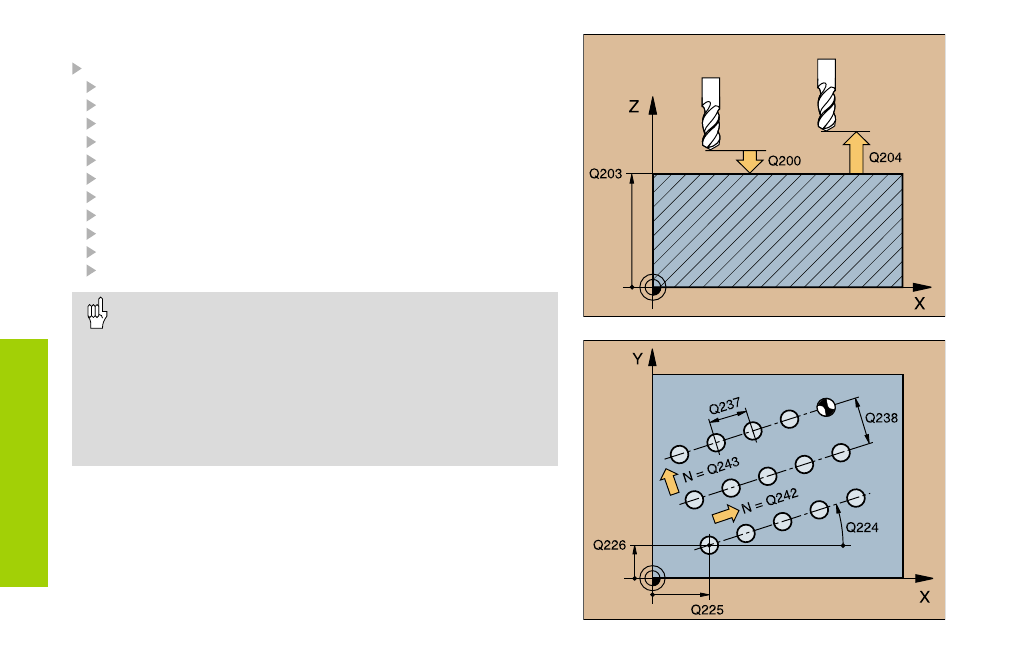

PUNKTEMUSTER AUF LINIEN (221)
CYCL DEF: Zyklus 221 PUNKTEMUSTER AUF LINIEN wählen
Startpunkt 1. Achse: Q225
Startpunkt 2. Achse: Q226
Abstand 1. Achse: Q237
Abstand 2. Achse: Q238
Anzahl Spalten: Q242
Anzahl Zeilen: Q243
Drehlage: Q224
Sicherheits-Abstand: Q200
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Fahren auf Sichere Höhe: Q301
Zyklus 221 PUNKTEMUSTER AUF LINIEN wirkt ab seiner
Definition!
Zyklus 221 ruft automatisch den zuletzt definierten
Bearbeitungs-Zyklus.!
Mit Zyklus 221 können Sie folgende Zyklen kombinieren:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207, 208,
209, 212, 213, 214, 215, 262, 263, 264, 265, 267
Sicherheits-Abstand, Koord. Werkstück-Oberfläche
und 2. Sicherheits-Abstand wirken immer aus Zyklus 221!
Die TNC positioniert das Werkzeug in der Werkzeug-Achse und in der
Bearbeitungsebene automatisch vor.
