55

Zyklen

zur

Herstellung

von

Bohrungen

und

Gewinden

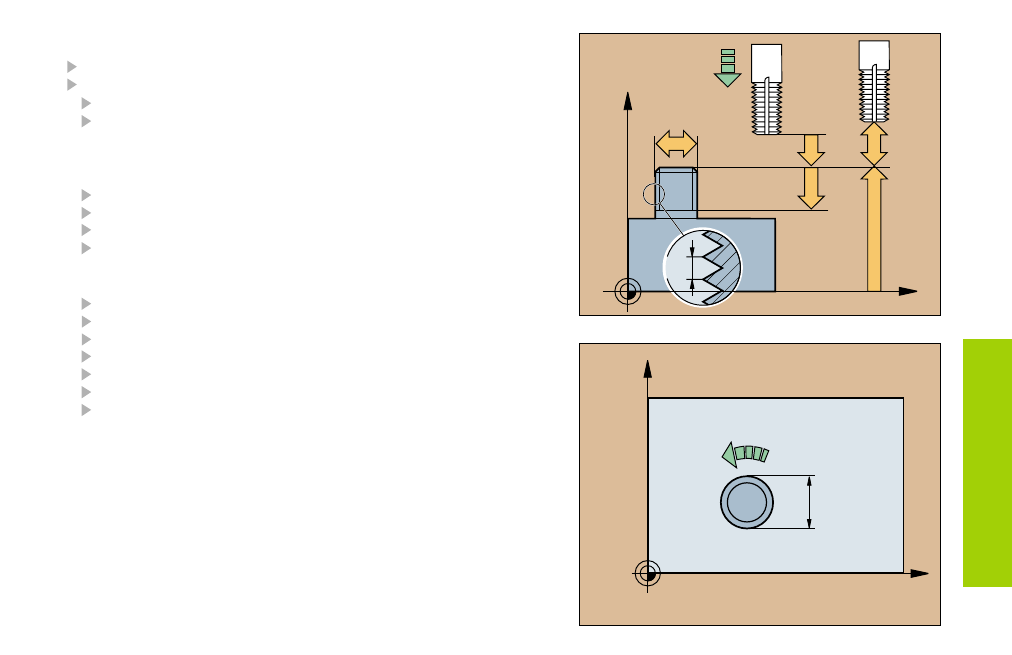

AUSSENGEWINDEFRAESEN (267)

Vorpositionieren in der Bohrungsmitte mit R0

CYCL DEF: Zyklus 267 AUSSENGEWINDEFRAESEN wählen

Soll-Durchmesser des Gewindes: Q335

Gewindesteigung: Q239

Das Vorzeichen legt Rechts- und Linksgewinde fest:

• Rechtsgewinde: +

• Linksgewinde: –

Gewindetiefe: Abstand Werkstück-Oberfläche – Gewindeende: Q201

Anzahl Gänge zum Nachsetzen: Q355

Vorschub Vorpositionieren: Q253

Fräsart: Q351

• Gleichlauf: +1

• Gegenlauf: –1

Sicherheits-Abstand: Q200

Senktiefe stirnseitig: Q358

Versatz Senken stirnseitig: Q359

Koord. Werkstück-Oberfläche: Q203

2. Sicherheits-Abstand: Q204

Vorschub Senken: Q254

Vorschub Fräsen: Q207

X

Z

Q203

Q253

Q201

Q204

Q200

Q239

Q335

X

Y

Q207

Q335
